Электрод заземления

ГК МеталлЭнергоХолдинг предлагает купить электроды заземления по цене производителя. Мы реализуем электроды для контура заземления оптом и розничными партиями с доставкой во все регионы России. Оплата наличными или безналичным расчетом.

Электроды заземления: описание

Согласно требованиям ПУЭ при строительстве новых зданий или капитальном ремонте уже существующих сооружений одним из обязательных условий является устройство заземляющего контура.

Главное назначение устройств данного типа — это электробезопасность здания, защита электроприборов, обеспечение безопасности жильцов дома или персонала предприятия.

Заземление представляет собой конструкцию, которая соединена проводом с корпусом электрооборудования. Контур заземления монтируют по заданным линейным параметрам из коррозионно-стойких материалов — меди, стали, оцинкованного металла. Конструкцию размещают за пределами здания в специально вырытой траншее. Оптимальное расстояние между металлоконструкцией и фасадом здания от 1 до 10 м. Оно рассчитывается исходя из характеристик грунта на участке при влажности почвы 10-20%. Чем ниже удельное сопротивление почвы, тем меньшее сопротивление требуется.

Таблица 1. Средние показатели удельного сопротивления грунта разных типов.

Тип грунта

Удельное сопротивление Р, Ом/м

Тип грунта

Удельное сопротивление Р, Ом/м

Глина

70-100

Супесь

300

Земля садовая

50

Торф

20

Известняк

2000

Чернозем

30

Песок

500

Песок крупнозернистый

1000

Скальные почвы

4000

Суглинок

100

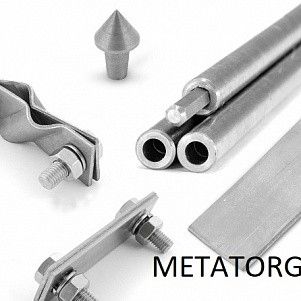

Контур состоит из вертикальных электродов заземления и горизонтальных элементов, которые соединены между собой.

Как правило, конструкция имеет форму треугольника, на его вершинах закрепляют электроды. Чем больше расстояние между контурами заземления, которые расположены по вертикали, тем эффективнее он функционирует. Если расположить элементы в одну линию, то потребуется четыре или пять электродов, расположенных на удалении 1 м друг от друга. Самой простой считается конструкция в форме треугольника со стороной три метра. Также используют контуры, изготовленные в виде сетки. Наиболее эффективная конструкция это кольцевой или прямоугольный контур, расположенный по периметру здания.

Монтаж заземляющего контура

Оптимальная длина электродов заземления составляет 2,8-3,2 м. При определении длины учитывают глубину промерзания грунта, нижняя вершина металлических стержней должна быть минимум на 20 см ниже точки промерзания. Это связано с тем, что при замерзании вода перестает быть проводником и тогда заземляющий контур теряет свою эффективность.

В зависимости от выбранной формы контура выкапывают траншею глубиной 60-70 см и шириной 40-50 см. В вершины треугольника или точки пересечения сетки вбивают металлические стержни с заостренными концами. Это может быть металлическая полоса или угловой электрод заземления 50х50х5 мм.

Чтобы заглубить элементы в почву просверливают скважины, используют кувалду или вибромолот. Элементы заглубляют не до конца, оставляя над землей 15-25 см. Вершины контура закольцовывают, соединяя между собой пластиной из стали с помощью сварки. Сварные узлы обрабатывают специальным составом чтобы защитить металл от воздействия влаги и предотвратить коррозию. От ближайшего элемента к зданию прокладывают стальную полосу к заземляющей шине в электрощите. Помимо сварки для соединения пластины с контуром используют специальные хомуты. В этом случае в точках монтажа устраивают ревизионные колодцы для проведения техосмотра.

Материалы

Проводники изготавливают из легированной или оцинкованной стали, медных сплавов.

Наиболее востребованные типы стержней:

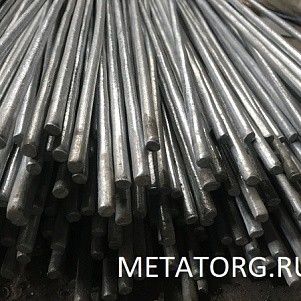

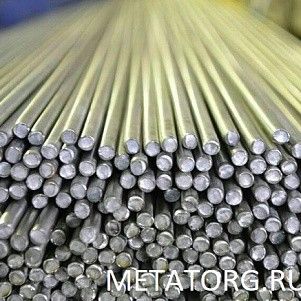

  • оцинкованный электрод заземления диаметром от 8 до 18 мм;
  • медный электрод заземления диаметром от 14 до 20 мм.


Таблица 2. Минимальные размеры заземляющих проводников, проложенных в земле.

Материал

Тип электрода

Диаметр, мм

Толщина металла, мм

Сталь

круг (вертикальный)

16

круг (горизонтальный)

10

полоса

4,0

уголок

4,0

труба

32

3,5

Сталь с оцинковкой

круг (вертикальный)

12

круг (горизонтальный)

10

полоса

3,0

труба

25

2,0

Медь

круг

12

полоса

2,0

труба

20

2,0

канат (многопроволочный)

1,8

Изделия из меди и оцинкованного металла имеют долгий срок службы, обладают достаточной прочностью и устойчивостью к коррозии.

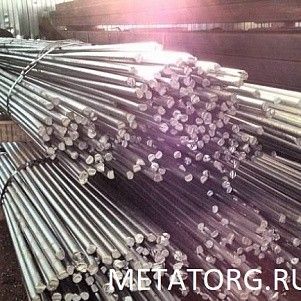

Электроды для заземления диаметром 8 мм 10, 12, 14, 16, 18, 20 мм выдерживают перепады температуры и большие нагрузки, возникающие в результате морозного пучения почвы в зимний период.

В нашей компании можно купить элементы для монтажа заземления в любых объемах. Уточнить цены на металлопродукцию, сроки доставки и условия оплаты можно по телефону, указанному на сайте.
