Отводы сегментные

Отвод сегментный 30 1020х10 мм 09Г2С
Отвод сегментный 30 1020х10 мм 09Г2С
RUB
Отвод сегментный 30 1020х10 мм Ст20
Отвод сегментный 30 1020х10 мм Ст20
RUB

Отвод стальной сегментный 30 градусов 1020х10 мм Ст20

Отвод сегментный 30 1020х10 мм Ст20 – это сварная деталь, которая плавно поворачивает стальной трубопровод под углом 30 градусов.

Химический состав добавок в Ст20 по ГОСТ 1050-2013, % по массе, максимум:

  • углерода – 0,24;

  • кремния – 0,37;

  • марганца – 0,65;

  • фосфора – 0,035;

  • серы – 0,04;

  • хрома – 0,25;

  • никеля – 0,25;

  • меди – 0,25;

  • мышьяка – 0,08.

Технические и механические свойства сегментных отводов 30 1020х10 мм Ст20:

Параметр

Значение, единица измерения

Марка стали

Ст20 (углеродистая обычного качества)

Диаметр наружный (Ø) / условный проход

1020 мм / 1000 мм

Толщина стенки

10 мм

Угол отвода

30 градусов

Временное сопротивление разрыву

430 МПа (при 20°С)

Предел текучести

280 МПа (при 20°С)

Относительное удлинение/ сужение после разрыва

34 / 64 %

Твердость по Бринеллю

минимум 101 НВ

Ударная вязкость

218 Дж/см2

Флокеночувствительность

нет

Свариваемость

без ограничений

Масса 1 отвода

199,5 кг

Обычно при изготовлении отводов 30° используется 2 сектора. Cоответствует нормативам ОСТ 36-21-77.

Применение сегментных отводов 30 гр. 1020х10 мм Ст20

С помощью сегментных отводов в 30° выполняются плавные повороты, спуски или подъёмы крупногабаритных (1020х10 мм) стальных трубопроводов для неагрессивных и среднеагрессивных рабочих сред.

Сварной соединитель труб из стали ст20 можно эксплуатировать при температурах от -70 °С до + 450 °С и условных давлениях (Ру) до 1,6 МПа. Для покупки отвода стального сегментного 30 градусов 1020х10 мм Ст20 обратитесь к нашим менеджерам по номеру телефона 8 800 777 21 67 или электронной почте info@metatorg.ru


Отвод сегментный 30 1020х12 мм 09Г2С
Отвод сегментный 30 1020х12 мм 09Г2С
RUB
Отвод сегментный 30 1020х12 мм Ст20
Отвод сегментный 30 1020х12 мм Ст20
RUB
Отвод сегментный 30 1020х15 мм 09Г2С
Отвод сегментный 30 1020х15 мм 09Г2С
RUB
Отвод сегментный 30 1020х15 мм Ст20
Отвод сегментный 30 1020х15 мм Ст20
RUB
Отвод сегментный 30 1020х8 мм 09Г2С
Отвод сегментный 30 1020х8 мм 09Г2С
RUB
Отвод сегментный 30 1020х8 мм Ст20
Отвод сегментный 30 1020х8 мм Ст20
RUB
Отвод сегментный 30 1220х12 мм 09Г2С
Отвод сегментный 30 1220х12 мм 09Г2С
RUB
Отвод сегментный 30 1220х12 мм Ст20
Отвод сегментный 30 1220х12 мм Ст20
RUB
Отвод сегментный 30 1220х15 мм 09Г2С
Отвод сегментный 30 1220х15 мм 09Г2С
RUB
Отвод сегментный 30 1220х15 мм Ст20
Отвод сегментный 30 1220х15 мм Ст20
RUB
Отвод сегментный 30 1220х9 мм 09Г2С
Отвод сегментный 30 1220х9 мм 09Г2С
RUB
Отвод сегментный 30 1220х9 мм Ст20
Отвод сегментный 30 1220х9 мм Ст20
RUB

Отвод сегментный стальной 30 градусов 1220х9 мм Ст20

Представленный отвод относится к востребованным изделиям трубопроводной арматуры. Они применяются в нефтегазовой, химической, энергетической и других отраслях. Отводы используются для строительства магистральных трубопроводов, газопроводов, нефтепроводов, систем отопления и водоснабжения. ГК «МеталлЭнергоХолдинг» производит и реализует отводы сегментные клиентам из РФ и стран СНГ.

Отвод сегментный 30 1220х9 мм Ст20, описание

Изготавливается в соответствии с требованиями стандартов ГОСТ, ТУ. В качестве исходного материала используются листовой прокат стали (Ст20). Задействован технологический процесс резки, сварки. Угол изгиба 30 градусов.

Основные функции отвода сегментного 30 гр. 1220х9 мм Ст20:

  • изменение направления потока рабочей среды, обход препятствий;

  • снижение вибрации, шума в трубопроводе.

Отвод сегментный 30 градусов мм Ст20 обладают следующими преимуществами:

  • высокая надежность, долговечность;

  • простота монтажа и обслуживания;

  • возможность работы с высоким давлением и температурой.

Сегментные отводы обеспечивают плавные изменения направления трубопровода по сравнению с аналогами, благодаря этому снижается вероятность возникновения турбулентности, как следствие потери давления.

Таблица 1. Отвод сегментный 30 1220х9 мм Ст20 основные технические характеристики в таблице ниже:

Обозначения

Показатели

Материал изготовления

листовой прокат Ст20

Угол поворота, град

30

Номинальный диаметр, мм

1220

Толщина, мм

9

Применение

трубопроводная арматура

Монтаж отводов данного типа выполняется в соответствии с проектом, требованиями безопасности, применяются соответствующие крепежные элементы, изоляционные материалы. Отводы имеются на складе, готовы к отгрузке.

Отвод сегментный стальной 30 гр. 1220х9 мм Ст20 - Вы можете купить в компании ГК «МеталлЭнергоХолдинг» по низкой цене

Для покупки обратитесь к нашим менеджерам по номеру телефона 8 800 777 21 67 или электронной почте info@metatorg.ru


Отвод сегментный 30 1420х10 мм 09Г2С
Отвод сегментный 30 1420х10 мм 09Г2С
RUB
Отвод сегментный 30 1420х10 мм Ст20
Отвод сегментный 30 1420х10 мм Ст20
RUB
Отвод сегментный 30 1420х14 мм 09Г2С
Отвод сегментный 30 1420х14 мм 09Г2С
RUB
Отвод сегментный 30 1420х14 мм Ст20
Отвод сегментный 30 1420х14 мм Ст20
RUB
Отвод сегментный 30 530х10 мм 09Г2С
Отвод сегментный 30 530х10 мм 09Г2С
RUB
Отвод сегментный 30 530х10 мм Ст20
Отвод сегментный 30 530х10 мм Ст20
RUB
Отвод сегментный 30 530х12 мм 09Г2С
Отвод сегментный 30 530х12 мм 09Г2С
RUB
Отвод сегментный 30 530х12 мм Ст20
Отвод сегментный 30 530х12 мм Ст20
RUB
Отвод сегментный 30 530х7 мм 09Г2С
Отвод сегментный 30 530х7 мм 09Г2С
RUB
Отвод сегментный 30 530х7 мм Ст20
Отвод сегментный 30 530х7 мм Ст20
RUB
Отвод сегментный 30 530х8 мм 09Г2С
Отвод сегментный 30 530х8 мм 09Г2С
RUB

Отвод стальной сегментный с углом изгиба 30 гр. 530х8 мм 09Г2С

Отвод сегментный 30º и размерами 530х8 мм представляет собой элемент присоединительной арматуры, широко используемый при прокладке, модернизации, реконструкции и ремонте различных трубопроводных коммуникаций.

Отвод изготавливается из марки стали 09Г2С в строгом соответствии с требованиями:

  • ОСТ 36-21-77 (для нефтепроводов);

  • ОСТ 34-10-752-97 (для трубопроводов воды и водяного пара).

Общие сведения об стальных отводах 30 гр.

  • Отвод сегментный обеспечивает плавное изменение направления потоков рабочей среды, перемещаемой внутри трубопровода;

  • Соединение с основными трубами осуществляется методом сварки (сплошной шов) и последующего автоматизированного контроля качества;

  • Для изготовления фитингов применяется сталь марки 09Г2С, которая обеспечивает высочайшую надежность соединения (при правильно выполненной сварке) в местах повышенных эксплуатационных нагрузок.

  • В качестве исходного материала для производства применена листовая сталь или труба. Два конусообразных кольца сваривают между собой для получения колена с заданным углом изгиба 30º.

Основные параметры и размеры отводов состоящих из сегментов

Перед оформлением заказа на покупку сегментных отводов необходимо ознакомиться с характеристиками.

Стандартные значения приведены ниже:

Размер

Показатель

Dy

500

Dn

530

R

750

L отвода под углом 30º

201

H

260

H1

200/130

S, mm

8,0

Py/Py1 (для неагрессивной и средне агрессивной среды), МПа

2,50

Где купить сегментные отводы 09Г2С 30 гр. 530х8 мм по низкой цене с доставкой

Лучшее предложение своим клиентам делает группа компаний МеталлЭнергоХолдинг – надежный производитель металлопроката. Для покупки отводов сегментных 30º 530х8,0 мм оптом и в розницу достаточно подать заявку менеджеру фирмы по телефону 8 800 777 21 67 или на адрес электронной почты info@metatorg.ru

Обращайтесь!


Отвод сегментный 30 530х8 мм Ст20
Отвод сегментный 30 530х8 мм Ст20
RUB
Отвод сегментный 30 630х10 мм 09Г2С
Отвод сегментный 30 630х10 мм 09Г2С
RUB
Отвод сегментный 30 630х10 мм Ст20
Отвод сегментный 30 630х10 мм Ст20
RUB
Отвод сегментный 30 630х12 мм 09Г2С
Отвод сегментный 30 630х12 мм 09Г2С
RUB
Отвод сегментный 30 630х12 мм Ст20
Отвод сегментный 30 630х12 мм Ст20
RUB

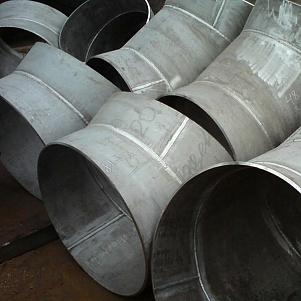

Сегментные отводы стальных труб – это элементы, обеспечивающие плавное изменение вектора рабочего потока. Они состоят из 2-3 (или большего количества) сегментов, соединенных под углом с помощью сварки (чаще всего) либо болтов (реже).

Характеристики отводов сегментных

Любой из сегментов может иметь произвольный радиус кривизны, что позволяет создавать отводы с различными углами поворота.

Доступный сортамент стандартных сегментных отводов

Параметр

Варианты исполнения

Марки стали

ст20, 09Г2С, 12Х18Н10Т, AISI 316L, AISI 304

Углы поворота

30, 45, 60, 90

Диаметры

530, 630, 720, 820, 1020, 1220, 1420

Толщина стенок

7, 8, 9, 10, 12, 14, 15

Отводы сегментные изготавливаются из прочной толстостенной стали, выдерживающей высокие температуры и внутренние/внешние давления, что обеспечивает при качественной сборке долговечную надёжность соединения.

Применение сегментных отводов

Данные элементы используются для стыковки стальных труб с разными направлениями либо для изменения направления рабочего потока (жидкого или газообразного) без дополнительных соединительных деталей. Эта особенность наиболее ценится в системах с ограниченным пространством, где использование других типов отводов часто затруднено. Такие переходники позволяют создавать сложные контуры и стыковки крупногабаритных труб. Они находят широкое применение в разных отраслях, включая:

· нефтегазовую отрасль;

· теплообменное оборудование;

· химпром;

· энергетику…

Поставляются раскроенные сегменты в разобранном виде, что упрощает их перевозку и монтаж на месте. Далее сегменты монтируются при помощи сварки (чаще всего) или болтовых соединений, что позволяет быстро собрать систему трубопровода и адаптировать сборку к местным условиям. Это, пожалуй, самое удобное и эффективное решение для соединения под углом и изменения направления стальных труб с большими диаметрами.

Преимущества стальных сегментных отводов от Завода производителя МеталлЭнергоХолдинг

Наличие сегментов позволяет упростить и ускорить процесс монтажа и демонтажа сложных отводов, а также делает возможным замену только одного или нескольких элементов в случае необходимости.

Сегментные отводы обеспечивают более гладкую, плавную гидродинамику и меньшее сопротивление течению рабочей среды, что позволяет снизить гидравлические потери и повысить эффективность работы трубопровода. Ценно то, что сегментные отводы обладают высокой устойчивостью к воздействию:

· механических нагрузок;

· вибраций;

· давления;

· химически агрессивных веществ;

· температурных колебаний.

Такое технологическое решение требует меньше соединительных элементов и отводов других типов, поэтому является наиболее экономичным. Благодаря неограниченно гибкой формовке сегментных отводов можно создавать более компактные и эстетичные конструкции массивных трубопроводов. Также эти детали могут изготавливаться из разных материалов: обычных или нержавеющих сталей, цветного металла и т.д. Всегда можно подобрать наиболее подходящий материал для конкретных условий эксплуатации.

Стальные сегментные отводы могут выпускаться под заказ с разными углами поворота, кривизной и диаметрами, что позволяет адаптировать их под разные технические задачи и требования особых проектов.
