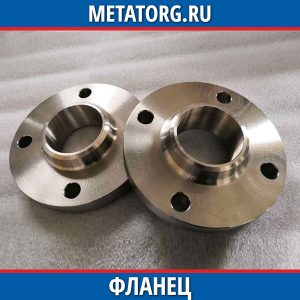

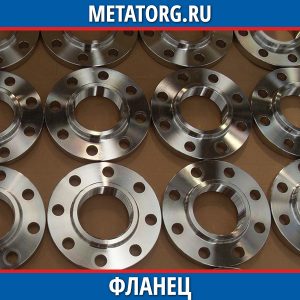

Фланцы

Фланцы стальные, нержавеющие, алюминиевые, титановые

Реализуем элементы трубопровода, изготовленные в соответствии с ГОСТ, ОСТ и техническими условиями (ТУ). Все изделия сопровождаются сертификатами качества и сертификатами соответствия. Фланцы обеспечивают прочное и герметичное соединение труб между собой, с резервуарами и емкостями, а также позволяют подключать запорно-регулирующую арматуру, валы и другие вращающиеся элементы.

Нормативные документы и рабочие параметры фланцев ГОСТ :

• Фланцы для трубопроводов с рабочим давлением до 2,5 МПа изготавливаются по ГОСТ 12820-80.
• Фланцы для присоединения трубопроводной арматуры и соединительных элементов при давлении до 25 МПа производятся по ГОСТ 33259-2015.
• Соединительные элементы рассчитаны на эксплуатацию в диапазоне температур от –70 °C до +300 °C.

Материалы и соответствующие стандарты на фланцы ОСТ и ГОСТ:

• Чугун — ГОСТ 5528-88
• Алюминий — ОСТ 26-01-1168-82
• Титановые сплавы — ОСТ 26-01-1298-81

Изделия производятся следующими методами:

• Штамповка в закрытых матрицах
• Гибка плоского металлопроката с последующей стыковой сваркой и рихтовкой в горячем состоянии
• Изготовление из раскатных колец
• Центробежное электрошлаковое литье
• Плазменная, лазерная или газовая резка из листовых заготовок

Точность размеров трубопроводных элементов соответствует требованиям ГОСТ 7505-89 Соединительные элементы изготавливаются с уплотнительными поверхностями исполнений 1–9. Размеры присоединительных частей соответствуют ГОСТ 12815-80.

Трубопроводные фланцевые элементов и их обозначение:

• В — с соединительными выступами;
• Е — с выступами;
• F — с впадинами;
• С — с шипами;
• D — с пазами;
• К — под линзовые прокладки;
• J — под овальные прокладки;
• L — с шипами под прокладки из фторопласта;
• М — с пазами под фторопластовые прокладки.

Соединительные элементы производятся с внутренним диаметром от 10,0 мм до 1,0 м, внешним диаметром до 1,175 м, толщина металла от 8,0 до 25,0 мм, вес одного изделия от 0,2 до 53,0 кг. Характеристики изделий указываются в маркировке в виде аббревиатуры.

Пример расшифровки условных обозначений:

• Фланец 3-80-25 Ст25 ГОСТ 12820-80. Такую маркировку имеют круглые фланцы, плоского типа, с впадиной, рассчитанные на давление 2,5 МПа, изготовленные из конструкционной углеродистой стали 25.

В таблице фланцы с характеристиками при давлении от 0,1 до 2,5 МПа.

Материалы и механические свойства В качестве материала для изготовления фланцев используется серый и ковкий чугун, углеродистая конструкционная сталь, коррозионностойкие, жаропрочные и жаростойкие стали, легированные и высоколегированные сплавы, алюминиевые и титановые сплавы.

Химический состав материалов для производства фланцевых соединений регламентируется ГОСТ 1412-85, 1215-79, 977-88, 1050-88, 5632-72, 4543-71, 4784-97, 19807-91.

Сплавы, применяемые в производстве фланцев:

• Сталь — Ст10, Ст15, Ст20, Ст25, Ст35, 20X13, 20Л, 25Л, Ст3сп, 09Г2С, 10Г2.
• Коррозионностойкие сплавы — 16Х18Н12С4ТЮЛ, 12Х18Н9ТЛ, 09Х15НН8Ю1, 07Х16Н6, 08Х17Н5М3,12Х18Н12М3ТЛ, 30ХМФ, 14Х17Н2, 14Х14Н14В2М, 12Х18Н9Т.
• Чугун — СЧ15, СЧ18, СЧ20, СЧ21, СЧ24, СЧ25, СЧ30, СЧ35, КЧ30-6, КЧ33-8, КЧ45-7, КЧ-70-2.
• Алюминий — АД00, АД1пл, АМг2, АМг3С, АВ, АДС, АД, АД31Е, АД35, АМц, Д1П, Д1, АК6, В95.
• Титан — ВТ1-0, ПТ-1М, ОТ4, ПТ-7М.

Факторы выбора материала фланцев

Выбор материала для изготовления фланцев зависит от назначения изделий, материала трубопровода, условий эксплуатации, а также вида и характеристик транспортируемой среды.

• Чугун — высокая прочность, устойчивость к экстремальным температурам.
• Углеродистая сталь — стойкость к деформации и динамическим нагрузкам.
• Легированная сталь — прочность при ударных и динамических нагрузках.
• Нержавеющая сталь — высокая коррозионная стойкость, сохранение прочности при высоких температурах и нагрузках.
• Алюминий — лёгкий вес, хорошие механические и антикоррозионные свойства.
• Титан — устойчивость к агрессивным средам и высоким нагрузкам.

Условия доставки и оплаты на детали трубопроводов

Предлагаем гибкие варианты доставки: собственным автотранспортом, через транспортные компании или железнодорожным сообщением. По желанию заказчика организуем самовывоз с бесплатной погрузкой. Принимаем оплату как наличными, так и по безналичному расчету.
