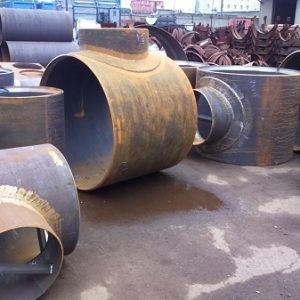

Тройник стальной 1020х22 - 530х11 мм

Производственные предприятия ГК МеталлЭнергоХолдинг принимают заказы на изготовления сварных переходных тройников 1020х22-530х11 мм из листовой углеродистой стали марки 20К по ГОСТ 5520-79. Это фасонные детали трубопроводов, предназначенные для монтажа в местах разветвления потоков трубопроводных систем. Отличаются высокой прочностью, надежностью и долговечностью.

Общее описание

Тройники представляют собой прочную сварную конструкцию, у которой диаметр ответвления меньше сечения прямого прохода. Изготавливаются по отраслевому стандарту ОСТ 34 10.764-97 поз. 134, в котором указаны рабочие параметры приведенные в таблицах.

Монтажные размеры тройника 1020х530

Параметр

Показатель

Диаметр магистрали, мм

1020

Толщина стенки, мм

22

Размер ответвления, мм

530

Стенка, мм

11

Длина прямой проходной части, мм

920

Масса изделия, кг

162

Эксплуатационные характеристики тройника

Предельное усилие на разрыв, МПа

Относительное удлинение при растяжении, %

Испытание на растяжение, МПа

Давление, МПа

Допустимая температура

Плотность стали, кг/м3

Рабочее

Предельно допустимое

480

25

245

2,2

2,5

425

7870

Все торцы тройника обработаны под снятие фаски с углом 30 градусов к оси трубопровода. Сварка стали 20К должна осуществляться с предварительным подогревом металла до 200°С.

Технология изготовления

В процессе производства тройников 1020х22-530х11 мм из стали 20К применяются следующие виды обработки листового металла:

  • механический раскрой заготовок;
  • гибка и штамповка;
  • термический нагрев;
  • сварка с последующим отпуском швов.

После этих операций контролеры ОТК проверяют качество изготовления фитингов.

Сфера применения

Тройники высокоуглеродистых сталей используют для монтажа трубопроводных систем, транспортирующих пар, перегретую воду и другие нейтральные среды нагретые до 400°С на предприятиях нефтепереработки и машиностроения. Возможно применение в тепловых магистралях и сетях коммунальных предприятий.



Тройник стальной 108х4 мм Ст20
Тройник стальной 108х4 мм Ст20
RUB
Тройник стальной 108х4-57х3.5 мм Ст20
Тройник стальной 108х4-57х3.5 мм Ст20
RUB
Тройник стальной 108х4-76х3.5 мм Ст20
Тройник стальной 108х4-76х3.5 мм Ст20
RUB
Тройник стальной 108х4-89х4 мм Ст20
Тройник стальной 108х4-89х4 мм Ст20
RUB
Тройник стальной 108х6 мм Ст20
Тройник стальной 108х6 мм Ст20
RUB
Тройник стальной 133х4 мм Ст20
Тройник стальной 133х4 мм Ст20
RUB
Тройник стальной 133х4-108х4 мм Ст20
Тройник стальной 133х4-108х4 мм Ст20
RUB
Тройник стальной 133х4-89х3.5 мм Ст20
Тройник стальной 133х4-89х3.5 мм Ст20
RUB
Тройник стальной 133х6 мм Ст20
Тройник стальной 133х6 мм Ст20
RUB
Тройник стальной 159х4.5 мм Ст20
Тройник стальной 159х4.5 мм Ст20
RUB
Тройник стальной 159х4.5-108х4 мм Ст20
Тройник стальной 159х4.5-108х4 мм Ст20
RUB
Тройник стальной 159х4.5-133х4 мм Ст20
Тройник стальной 159х4.5-133х4 мм Ст20
RUB
Тройник стальной 159х4.5-89х4 мм Ст20
Тройник стальной 159х4.5-89х4 мм Ст20
RUB
Тройник стальной 159х6 мм Ст20
Тройник стальной 159х6 мм Ст20
RUB
Тройник стальной 159х6-133х6 мм 09Г2С
Тройник стальной 159х6-133х6 мм 09Г2С
RUB
Тройник стальной 159х6-133х6 мм 09Г2С
Тройник стальной 159х6-133х6 мм 09Г2С
RUB
Тройник стальной 159х8 мм Ст20
Тройник стальной 159х8 мм Ст20
RUB
Тройник стальной 219х10 мм 09Г2С
Тройник стальной 219х10 мм 09Г2С
RUB
Тройник стальной 219х10 ст09Г2С
Тройник стальной 219х10 ст09Г2С
RUB
Тройник стальной 219х6 мм Ст20
Тройник стальной 219х6 мм Ст20
RUB
Тройник стальной 219х6-108х5 мм Ст20
Тройник стальной 219х6-108х5 мм Ст20
RUB
Тройник стальной 219х6-133х5 мм Ст20
Тройник стальной 219х6-133х5 мм Ст20
RUB
Тройник стальной 219х6-159х4.5 мм Ст20
Тройник стальной 219х6-159х4.5 мм Ст20
RUB
Тройник стальной 219х8 мм Ст20
Тройник стальной 219х8 мм Ст20
RUB
Тройник стальной 273х10 мм Ст20
Тройник стальной 273х10 мм Ст20
RUB
Тройник стальной 273х12 мм Ст20
Тройник стальной 273х12 мм Ст20
RUB
Тройник стальной 273х7 мм Ст20
Тройник стальной 273х7 мм Ст20
RUB
Тройник стальной 273х7-159х4.5 мм Ст20
Тройник стальной 273х7-159х4.5 мм Ст20
RUB
Тройник стальной 273х7-219х6 мм Ст20
Тройник стальной 273х7-219х6 мм Ст20
RUB

ГК МеталлЭнергоХолдинг производит и реализует трубопроводные элементы. В нашей компании можно купить тройники стальные оптом или в розницу по ценам завода-производителя. Варианты доставки — самовывоз, наши машины, транспортные компании. Оплата наличными, безналичный расчет, оплата картой через онлайн-кассу.

Описание тройников стальных для трубопровода ГОСТ и ОСТ

Тройники из углеродистых и низколегированных сталей предназначены для создания ответвлений от основной линии трубопровода с целью смешения или разделения потоков рабочей среды. Трубопроводные элементы делятся на виды по способу изготовления, типу присоединения, конструкции.

Конструкция переходных и равнопроходных тройников

По конструкции тройники стальные делятся на равнопроходные и переходные. Изделия первого типа служат для герметичного соединения труб с одинаковым диаметром. С помощью фитингов осуществляется распределение основного потока на две ветви без изменения давления внутри трубопровода. Областью применения равнопроходных элементов является топливно-энергетический комплекс, отраслевая промышленность, сфера ЖКХ. Изделия переходного типа применяются для соединения труб с разным размером диаметра. За счет уменьшенного диаметра проходного отверстия давления удается достигнуть снижения давления в боковом ответвлении. Тройники этого типа применяются для прокладки разветвленных систем отопления и газоснабжения.

Технология изготовления тройников

Основные способы изготовления элементов трубопровода — это гидроштамповка, сварка, точение, сочетание штамповки со сваркой.

  • Штампованные изготавливаются путем вдавливания в бесшовную трубную заготовку дополнительного элемента присоединения. Максимальный диаметр проходного отверстия 426,0 мм.
  • Штампосварные получают сваркой детали бокового ответвления с основной деталью. Диаметр изделий варьируется от 25,0 до 530,0 мм.
  • Сварные изготавливают из листовой стали — из листа выкраиваются детали, которые соединяются путем стыковой сварки. Преимуществом сварных тройников является возможность изготовления деталей больших диаметров — от 550 мм и больше..
  • Точеные.Элементы трубопровода вытачиваются на токарных станках из сплошных заготовок. Эта технология чаще всего применяется для изготовления тройников нестандартной конфигурации или элементов с большой толщиной стенок.

Способ монтажа - тройник стальной и оцинкованный

Тройники выпускаются с наружной или внутренней резьбой, под приварку, с фланцевым соединением.

  • Резьбовые. Преимуществом съемных трубопроводных элементов является упрощение выполнения ремонтных работ и обслуживания трубопроводов.
  • Сварные. Соединение тройника с трубами сварным способом позволяет создать герметичные трубопроводные конструкции, устойчивые к воздействию большого внутреннего давления.
  • Фланцевые. Крепление элементов трубопровода с помощью болтов, гаек, шпилек по окружности фланца обеспечивает высокую надежность соединения, сводит к нулю вероятность разгерметизации трубопровода и протечки транспортируемой среды.

Основные характеристики

Тройники переходные и проходные, с фланцами, с резьбой или под приварку изготавливаются в соответствии с нормативами:

  • ГОСТ 22822-83, 22824-83, 22825-83;
  • OCT 108.104.05-82, 108.104.06-82, 34.10.433-90, 34-42-674-84;
  • ТУ 1468-010-593377520-2003,1468-001-82932963-2009, 1469-005-04834179-2004.

К наиболее распространенным относятся тройники бесшовные под приварку, изготовленные по нормативам ГОСТа 17376-2001. Элементы различаются диаметром основного и бокового проходного отверстия, толщиной стенок, массой.

Основные размеры и справочный вес тройников стандартного исполнения указаны в таблице ниже.

Диаметр условного прохода

Диаметр проходного отверстия, мм

Толщина стенки 1, мм

Диаметр проходного отверстия бокового элемента, мм

Толщина стенки 2, мм

Р-е от центра до крайней точки основного торца, мм

Р-е от центра до крайней точки бокового элемента, мм

Справочный вес одного изделия, кг

15

21,3

2,0

19,3

2,0

25

25

0,19

20

26,9

2,0

20,3

2,0

29

29

0,26

25

33,7

2,3

21,3

2,0

38

38

0,25

32

42,4

2,6

21,3

2,0

48

48

0,79

40

48,3

2,6

26,9

2,0

57

57

1,00

50

60,3

2,9

33,7

2,9

64

51

1,60

65

76,1

2,9

42,4

2,6

76

64

3,20

80

88,9

3,2

48,3

2,9

86

73

2,20

100

114,3

3,6

60,3

2,7

105

89

3,80

125

139,7

4,0

76,1

2,9

124

108

3,40

150

168,3

4,5

88,9

3,2

143

124

9,40

200

219,1

6,3

114,3

3,6

178

156

16,00

250

273,0

6,3

139,7

4,0

216

191

33,0

300

323,9

7,1

168,3

4,5

254

219

47,0

350

355,6

8,0

219,1

6,3

279

248

52,0

400

406,4

8,8

273,0

6,3

305

283

58,0

450

457,0

10,0

323,9

7,1

343

321

63,0

500

508,0

11,0

355,6

8,0

381

356

70,0

600

610,0

12,5

406,4

8,8

432

406

75,0

700

711,0

13,0

711,0

9,1

521

521

83,0

800

813,0

13,5

813,0

9,5

597

597

89,0

900

914,0

14,0

914,0

9,9

673

673

94,0

1000

1016,0

14,5

1016,0

10,2

749

749

101,0
