Швеллер

Швеллер 20П 12м ГОСТ 8240-97
Швеллер 20П 12м ГОСТ 8240-97
Швеллер 24П 12м ГОСТ 8240-97
Швеллер 24П 12м ГОСТ 8240-97
Швеллер 27П 09Г2С ГОСТ 8240-97
Швеллер 27П 09Г2С ГОСТ 8240-97
Швеллер горячекатаный 20У С255 ГОСТ 27772-2021
Швеллер горячекатаный 20У С255 ГОСТ 27772-2021
Швеллер стальной горячекатаный 10У С345 ГОСТ 8240-97
Швеллер стальной горячекатаный 10У С345 ГОСТ 8240-97
Швеллер стальной горячекатаный 12У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 12У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 14У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 14У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 16У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 16У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 18У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 18У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 20У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 20У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 22У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 22У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 24У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 24У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 5У 09Г2С ГОСТ 8240-97
Швеллер стальной горячекатаный 5У 09Г2С ГОСТ 8240-97

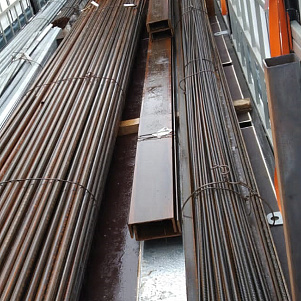

Швеллер 10П 12М 09Г2С-15
Швеллер 10П 12М 09Г2С-15
Цена от: 55,400.00
Швеллер 10П 12М СТ3ПС5/СП5
Швеллер 10П 12М СТ3ПС5/СП5
Швеллер 10У 12М 09Г2С-15
Швеллер 10У 12М 09Г2С-15
Цена от: 77,400.00
Швеллер 10У 12М СТ3ПС5/СП5
Швеллер 10У 12М СТ3ПС5/СП5
Цена от: 76,400.00
Швеллер 12П 09Г2С-15
Швеллер 12П 09Г2С-15
Цена от: 55,400.00
Швеллер 12П 12М 09Г2С-15
Швеллер 12П 12М 09Г2С-15
Цена от: 55,400.00
Швеллер 12П 12М СТ3ПС5/СП5
Швеллер 12П 12М СТ3ПС5/СП5
Цена от: 55,400.00
Швеллер 12У СТ3ПС5/СП5
Швеллер 12У СТ3ПС5/СП5
Цена от: 55,400.00
Швеллер 12У 12М 09Г2С-15 ГОСТ 8240-97
Швеллер 12У 12М 09Г2С-15 ГОСТ 8240-97
Цена от: 55,400.00
Швеллер 12У 12М СТ3ПС5/СП5
Швеллер 12У 12М СТ3ПС5/СП5
Цена от: 55,400.00
Швеллер 14П 09Г2С-15
Швеллер 14П 09Г2С-15
Цена от: 55,400.00
Швеллер 14П 12М 09Г2С-15
Швеллер 14П 12М 09Г2С-15
Цена от: 55,400.00
Швеллер 14П 12М СТ3ПС5/СП5
Швеллер 14П 12М СТ3ПС5/СП5
Цена от: 55,400.00
Швеллер 14У 12М 09Г2С-15
Швеллер 14У 12М 09Г2С-15
Цена от: 55,400.00
Швеллер 14У 12М СТ3ПС5/СП5
Швеллер 14У 12М СТ3ПС5/СП5
Цена от: 76,200.00
Швеллер 16П 09Г2С-15
Швеллер 16П 09Г2С-15
Цена от: 55,400.00
Швеллер 16П СТ3ПС5/СП5
Швеллер 16П СТ3ПС5/СП5
Цена от: 55,400.00

Швеллер ГОСТ 8240 горячекатаный стальной

Швеллер стальной является одним самых распространенных видов фасонного проката. Металлоизделия этой разновидности широко используются в самых разных отраслях сельского хозяйства, промышленности и строительства. Растущая популярность обусловлена особенностями конструкции изделия и невысокой металлоемкостью изделия. Швеллер представляет собой металлический профиль с П-образным поперечным сечением. Такая форма обеспечивает высокую жесткость и прочность металлоконструкций. Технические характеристики

Швеллер ГОСТ 27772 - сортамент

В качестве материала для производства швеллера используется сталь марок С345, С355, С245, С255, Ст3пс, Ст3сп5. Сортамент горячекатаного швеллера определяется ГОСТ 8240-97. Согласно технической документации фасонный прокат, изготовленный по технологии горячего проката, классифицируется по размерам и форме профиля. В зависимости от серии выделяют пять разновидностей металлических швеллеров. К наиболее распространенным относятся швеллеры серий П и У. Чтобы понять чем отличается швеллер У от швеллера П достаточно изучить изделие в разрезе. Внутренняя поверхность полок изделия серии У имеет уклон, который находится в диапазоне от 4 до 10%. Изделия выпускаются длиной 2-12 м, высотой 50-400 мм, шириной полки 32-116 мм, толщиной стенки 4,4-8,0 мм, толщиной полки 7,0-13,5 мм. Преимущества использования Неоспоримые достоинства выгодно выделяют стальной швеллер среди строительного сортамента металлопрокатной продукции.

Швеллер с буквой и маркировкой П отличие от У :

  • Высокой устойчивостью к нагрузкам следующих типов — осевых, изгибающих, на разрыв, на сжатие, ударных, вибрационных;
  • Хорошими показателями свариваемости. Изделия, изготовленные из легированной углеродистой стали свариваются без ограничений.
  • Универсальностью применения. Купить швеллер можно как для возведения каркасных конструкций, так и для изготовления промышленного оборудования.
  • Простым монтажом. Помимо сварки для соединения элементов конструкции возможно применение болтовых и клепаных креплений.
  • Легкостью конструкций. Небольшой вес стального швеллера позволяет снизить массу сооружения и уменьшить нагрузку на фундамент.
  • Невысокой стоимостью. Благодаря низкой металлоемкости себестоимость изделия находится на доступном уровне.
  • Отличными эксплуатационными показателями. Металлоизделия из стали, легированной марганцем, кремнием и никелем, обладают высокой механической прочностью и устойчивостью к внешним воздействиям.

Использование в промышленности швеллера металлического

Большой выбор типоразмеров и отличные эксплуатационные характеристики существенно расширяют сферу применения стального швеллера.

Универсальность изделия позволяет использовать его в самых разных областях — при возведении мостов и эстакад в качестве опорных элементов, при прокладке инженерных коммуникаций, в сооружении сезонных разборных конструкций, теплиц, временных складов.

Основные направления использования швеллера ГОСТ 8240-97

  • Строительство. С его помощью армируют бетон при возведении конструкций промышленного назначения, усиливают маршевые лестницы, оконные и дверные проемы, изготавливают перекрытия.
  • Машиностроение. Металлический профиль используется для создания рам и каркасов тяжелой техники, установок горно-добывающей отрасли, сельхозтехники.
  • Фасадные и отделочные работы. Применяется в изготовлении элементов кровельных конструкций, балконов, лоджий, пандусов, стоек, подставок.
  • Монтажные работы. П-образный профиль служит материалом каркаса при прокладке магистралей и трубопроводных систем.
  • Вагоностроение, судостроение, приборостроение. Из стальных профилей делают рамы и каркасы железнодорожных вагонов, короба коммуникаций, основания производственного оборудования.

В строительстве быстровозводимых зданий швеллеры используются в качестве балок перекрытия. Для усиления жесткости и устойчивости конструкций в районах с высокой ветровой и сейсмической нагрузкой применяются следующие технологические решения:

  • Спаривание металлопрофиля. Два изделия соединяют между собой посредством сварки. Сверху приваривается стальная пластина. Такие конструкции обладает большей прочностью и жесткостью.
  • Создание добавочных ребер жесткости. Между полками приваривают стальную пластину, что позволяет увеличить пространственную устойчивость сооружений.
  • Закладка металлопрофиля кирпичной кладкой. Этот способ позволяет обеспечить необходимую поддержку и жесткость несущих элементов.

Купить швеллер по лучшим ценам за 1 метр и тонну можно выгодно в МеталлЭнергоХолдинг

Технология подбирается исходя из следующих факторов — бюджета строительства, требуемого запаса прочности, особенностей конструкции. С учетом описанных выше параметров и преимуществ можно сделать вывод, что данное изделие способно заменить собой двутавр и профильный трубный прокат. При этом экономическая выгода очевидна. При расчетах металлоконструкций важным является вес 1 метра. Это связано с тем, что при розничных продажах фасонного проката цена рассчитывается за 1 метр изделия, а если швеллер купить оптом, то цена определяется за 1 тонну.

Таблица 1. Швеллер У с уклоном внутренних граней, размеры : вес 1 метра, масса и количество метров в тонне

Номер швеллера

Высота

Ширина полки

Толщина стенки

Толщина полки

Вес 1 метра, кг

Количество метров в тонне

50

32

4,4

7,0

4,84

206,61

6,5У

65

36

4,4

7,2

5,90

169,49

80

40

4,5

7,4

7,05

141,84

10У

100

46

4,5

7,6

8,59

116,41

12У

120

52

4,8

7,8

10,40

96,15

14У

140

58

4,9

8,1

12,30

81,30

16У

160

64

5,0

8,4

14,20

70,42

16аУ

160

68

5,0

9,0

15,30

65,36

18У

180

70

5,1

8,7

16,30

61,35

18аУ

180

74

5,1

9,3

17,40

57,47

20У

200

76

5,2

9,0

18,40

54,35

22У

220

82

5,4

9,5

21,00

47,62

24У

240

90

5,6

10,0

24,00

41,67

27У

270

95

6,0

10,5

27,70

36,10

30У

300

100

6,5

11,0

31,80

31,45

33У

330

105

7,0

11,7

36,50

27,40

36У

360

110

7,5

12,6

41,90

23,87

40У

400

115

8,0

13,5

48,30

20,70

Таблица 1. Швеллер П с параллельными гранями полок, размеры : вес , масса 1 метра и количество метров в тонне

Номер швеллера

Высота

Ширина полки

Толщина стенки

Толщина полки

Вес 1 метра, кг

Количество метров в тонне

50

32

4,4

7,0

4,84

206,61

6,5П

65

36

4,4

7,2

5,90

169,49

80

40

4,5

7,4

7,05

141,84

10П

100

46

4,5

7,6

8,59

116,41

12П

120

52

4,8

7,8

10,40

96,15

14П

140

58

4,9

8,1

12,30

81,30

16П

160

64

5,0

8,4

14,20

70,42

16аП

160

68

5,0

9,0

15,30

65,36

18П

180

70

5,1

8,7

16,30

61,35

18аП

180

74

5,1

9,3

17,40

57,47

20П

200

76

5,2

9,0

18,40

54,35

22П

220

82

5,4

9,5

21,00

47,62

24П

240

90

5,6

10,0

24,00

41,67

27П

270

95

6,0

10,5

27,70

36,10

30П

300

100

6,5

11,0

31,80

31,45

33П

330

105

7,0

11,7

36,50

27,40

36П

360

110

7,5

12,6

41,90

23,87

40П

400

115

8,0

13,5

48,30

20,70

Швеллер ГОСТ 8240

Металлический профиль, полученный путем горячего проката стальной заготовки прямоугольного сечения через валки, имеет название швеллер. В результате высокотемпературной операции и действия давлением получают металлопрокат, представляющий стенку с двумя полками по всей длине заготовки. В разрезе профиль напоминает опрокинутую букву "П". Предоставляем возможность купить без переплат, стальной швеллер, с сертификатом соответствия ГОСТ 8240-97, на нашем сайте. Горячекатаный швеллер с запасом прочности

Все сооружения укрепляются адекватно нагрузке. Швеллер из стали, полученный способом горячей прокатки, является прочным и надежным элементом каркаса. Сортамент стальных горячекатаных швеллеров общего и специального назначения позволяет использовать его в соответствии с размером, в компактных конструкциях и при сооружении огромных мостов и ангаров. При расчете запаса прочности используются размеры сечения и механические свойства изделий. Величины, влияющие на свойства швеллера

Размеры швеллера

  • высоту – стандартное обозначение – h, в пределах: от 50 до 400 мм;

  • ширину полок – b: от 32 до 115 мм;

  • толщину стенки – s;

  • толщину полок – t;

  • радиусы: внутреннего закругления – R и закругления полок– r;

На основании этих параметров вычисляется площадь сечения профиля F. Также стандарт устанавливает контрольный размер X0 расстояние от оси до наружной грани стенки, в целях проверки симметричности профиля. Точность размеров и стандартный вес 1 метра швеллера достигается калибровкой. Металлопрокат, реализуемый нашей компанией, изготовлен в строгом соответствии сертифицированному технологическому процессу. Параметры из области сопромата

Использование стальных П-образных балок в ответственных конструкциях требует тщательных расчетов.

Формулы расчета швеллера включают показатели:

  • моментов: инерции – I и сопротивления – W;

  • статистического момента – Sx;

  • радиуса инерции – i.

Исключение ошибки в расчете, обеспечивает соблюдение установленных стандартом значений. Предельные допуски отклонений по перекосу полок зависят от ее ширины, а по прогибу стенки по высоте, от серии швеллера. Контроль качества не допускает превышения нормы этих показателей. Особенности профиля определяют серию

Каждая позиция сортамента швеллера горячекатаного имеет номер, соответствующий высоте стенки, в см. К номеру добавляется буква, обозначающая серию. Отношение к определенной серии установлено ГОСТ 8240-97.

По форме полок и размерам швеллер различают

  • серию – швеллер П, с расположенными параллельно полками;

  • экономичную серию, с тонкой, относительно серии П стенкой, и параллельными полками – Э;

  • серию швеллеров с облегченными стенкой и полками без уклона граней – Л;

  • швеллеры специального назначения, с уклоном граней и повышенной прочностью за счет толщины стенки и полок – С;

  • серию – швеллер У, с обыкновенными размерами стенок и полками, грани которых, по отношении к стенке, также как в серии С, имеют уклон.

Купить швеллер нужного номера и размера, может каждый обратившийся в нашу компанию.

Решение купить швеллер у нас, предопределяет комфортное сопровождение договора. Обращайтесь, и плюсом к невысокой цене, станут:

  1. Товар с характеристиками и параметрами в строгом соответствии запросу.

  1. Возможность нарезания швеллера необходимой длины.

  1. Доставка металлопроката в указанное место.

  1. Срок поставки в опережающем режиме.

  1. Договоренность о стоимости сделки в удобном для заказчика исчислении: по цене за 1 метр или по цене за тонну.
