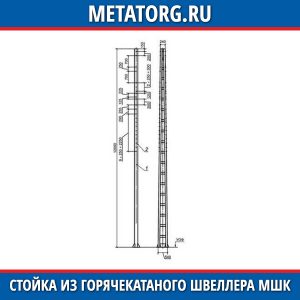

Стойка из горячекатаного швеллера МШК

Назначение, описание, особенности применения стоек МШК

Металлические стойки МШК используются в конструкции опор анкерного типа. Применяются для обеспечения прочного и надежного монтажа различных элементов и деталей консольного типа. Перечень всех типов стоек указан в специальном издании, альбоме № 6226И, разработанном научно-исследовательским институтом транспортного строительства АО ЦНИИС.

Группа компаний МеталлЭнергоХолдинг осуществляет прямые поставки стоек разных размеров, изготовленных в строгом соответствии с требованиями ТУ 5264-866-01393674-2012.

Стандартизация

ПараметрДокументНомер
Маркировка стоекГОСТ Р54270-2010
Требования к швеллерам

– гнутым

– горячекатаным

ГОСТ8278

8240

Требования к стали

С245

Ст3пс5

С345

-/-27772

380-94

27772

Обозначение опор-/-26047

Качество продукции подтверждено сертификатом:

Номер документа ТС RUC-RU.ЖТ02.B.00790.

Основные параметры стоек

Маркировка МШК1РазмерыМарка сталиМасса, тонн
L, мB/bH
10-609,60,54/0,30,16С2450,31
10-800,180,35
10-1000,20,39
12-60120,54/0,240,16С3450,38
12-800,180,42
12-1000,20,47
Маркировка МШП1РазмерыМарка сталиМасса, тонн
L, мBH
10 – 1009,60,540,2С2450,45
10 – 1200,220,49
10 – 1500,250,54
12 – 100120,540,2С3450,47
12 – 1200,220,55
12 – 1500,250,57
Маркировка МШК1РазмерыСталь (марки)Общий тоннаж
L, мB/bH
10-609,60,54/0,30,14С2450,33
10-800,160,37
10-1000,180,41
12-60120,54/0,240,16С3450,38
12-800,180,42
12-1000,20,47
Маркировка МШП1-10РазмерыМарка сталиМасса, тонн
L, мBH
10-1009,60,540,22С2450,53
10-1200,270,65
10-1500,30,74
12-100120,540,22С3450,65
12-1200,270,8
12-1500,30,91

Разновидности

Стойки классифицируются по следующим основным параметрам:

– назначение;

– характер принимаемых нагрузок.

Различают следующие виды изделий:

ПромежуточныеПредназначены доля приема горизонтальных нагрузок, которые возникают при изменении направления и силы ветра, а также направления проводов.
ПереходныеПо свойствам идентичны образцу, представленному выше. Отличие – работают сразу от двух контактных подвесок.
АнкерныеВ дополнение к перечисленным выше видам нагрузок – обеспечение приема усилий, возникающих при натяжении проводов.
ФиксирующиеИспользуется в случае необходимости обеспечения приема нагрузок от проводов (в момент отхода на анкеровку).

Чтобы заказать и на выгодных условиях приобрести стойки из горячекатаного швеллера – свяжитесь любым удобным способом (по тлф., электронной почте и пр.) с менеджером ГК МеталлЭнергоХолдинг!
