Хомуты
Хомуты трубопроводные в ассортименте
Хомут — это соединительный элемент (скоба), обеспечивающий фиксацию или герметизацию трубы, патрубка, шланга гибких и жестких конструкций. Прост и надежен в применении, позволяет производить монтаж или ремонт изделия, оборудования, коммуникации с минимальными затратами. Используется в трубопроводах, технике, оборудовании на производстве и в быту.
Виды хомутов

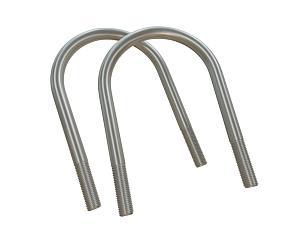

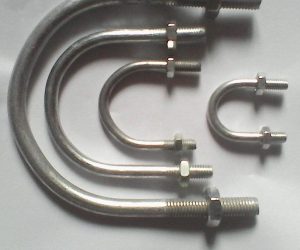

Представленные хомуты соответствуют нормам ГОСТ 24140-80 и других стандартов. Хомут U-образный имеет вид U-образной скобы с метрической резьбой на обоих одинаковых концах. Фиксирует стальные трубы водяных и газовых трубопроводов к металлическим и строительным конструкциям. С его помощью крепят антенны.
Оцинкованная сталь имеет высокую прочность, стойкость к коррозии. Толщина цинкового слоя — 8—10 микрон.
Размеры U-образного хомута (скобы)
| Диаметр трубы, мм | Ширина скобы, мм | Диаметр резьбы, мм | Длина скобы, мм |
|---|---|---|---|
| 7 | 10 | 6 | 11,8 |
| 8 | 13 | 6 | 14,8 |
| 12 | 17 | 6 | 18,8 |
| 15 | 21 | 6 | 24,8 |
| 20 | 27 | 6 | 30,8 |
| 8 | 28,9 | ||
| 26 | 34 | 8 | 36,9 |
| 33 | 42 | 8 | 44,9 |
| 40 | 49 | 8 | 51,9 |
| 45 | 54 | 8 | 56,9 |
| 50 | 60 | 8 | 63,9 |
| 33 | 42 | 10 | 45,2 |
| 50 | 60 | 10 | 62,2 |
| 60 | 70 | 10 | 73,2 |
| 66 | 76 | 10 | 80,2 |
| 70 | 82 | 10 | 85,2 |
| 80 | 90 | 10 | 93,2 |
| 12 | 91,2 | ||
| 85 | 93 | 12 | 96,2 |
| 90 | 102 | 12 | 105,2 |
| 100 | 108 | 12 | 111,2 |
| 102 | 144 | 12 | 117,2 |

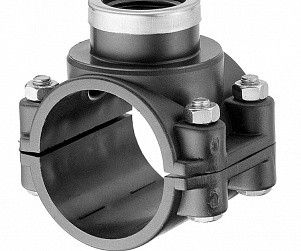

Хомут для врезки в водопроводную трубу предназначен для ответвления трубопровода. Изготовлен из нержавеющей стали. Трубу отвода вкручивают в резьбу, в то время как магистральную трубу обжимают с помощью болтов. Используют резиновые прокладки.
Габариты хомутов для врезки в водопроводную трубу
| Диаметр резьбы отвода, мм | Диаметр магистрали, мм | Количество болтов, шт. |
|---|---|---|
| 20 | 62 | 2 |
| 25 | 69 | 2 |
| 32 | 78 | 2 |
| 91 | 2 | |
| 40 | 84 | 2 |
| 50 | 87 | 2 |
| 63 | 100 | 4 |
| 75 | 120 | 4 |
| 90 | 137 | 4 |
| 110 | 155 | 4 |
| 125 | 168 | 4 |
| 140 | 189 | 6 |
| 160 | 213 | 6 |
| 180 | 265 | 6 |
| 200 | 265 | 6 |
| 225 | 280 | 6 |
| 250 | 313 | 6 |
| 280 | 385 | 6 |
| 315 | 385 | 6 |

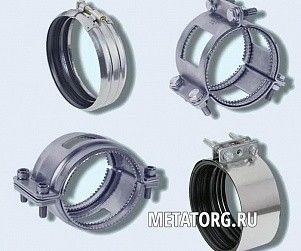

Хомут для канализационных труб используют для ремонта (предотвращения течи) металлического и пластикового трубопровода канализации, крепления к стене. Изготовленный из оцинкованной стали по ГОСТ 24137-80, он представлен диаметрами в 50 и 110 мм. В комплект входит резиновый уплотнитель, два зажимных болта.
Типовые габариты хомута для канализационных труб
| Параметр | Значение | |
|---|---|---|
| Диаметр, мм | 50 | 100 |
| Соответствие стандарту | ГОСТ 24137-80 | |

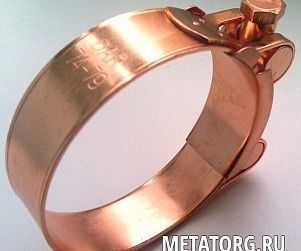

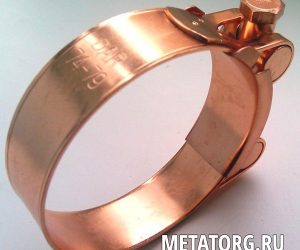

Хомут для медных труб представляет собой облегченную конструкцию из меди. Предназначается для крепления медного трубопровода к стене. В комплект входит два зажимных болта
Марки и диаметры хомутов для медных труб ГОСТ 17679-80
| Параметр | Значение | |||
|---|---|---|---|---|
| Сплав | Л63; М3 | |||
| Диаметр, мм | 10 | 12 | 15 | 18 |
| 28 | 35 | 42 | 54 | |

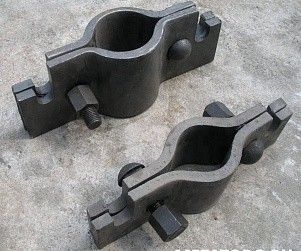

Хомут для обсадных труб используют для подъема и спуска обсадных труб, поддержания их на весу. В одной из частей традиционной конструкции есть квадратные отверстия для фиксации потая болта. Это позволяет зажимать или разжимать гайку с помощью одного ключа. В комплект входит два болта.
Размеры и конструкция хомута для обсадных труб
| Параметр | Значение | |||
|---|---|---|---|---|
| Сталь | Ст45 | |||
| Диаметр трубы, мм | 73 | 89 | 108 | 127 |
| 146 | 168 | 219 | 326 | |
| Количество фиксаторов, шт. | 2 | |||

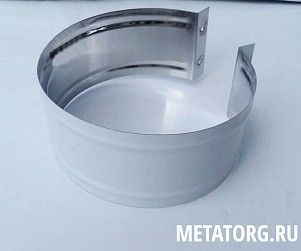

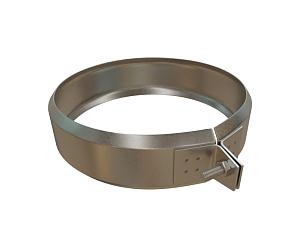

Хомут для печной трубы служит для соединения стальных труб дымоходов. На каждой из сторон есть по два отверстия для болтового соединения.
Типоразмеры хомутов для печной трубы (сталь 12Х18Н10Т)
| Диаметр трубы, мм | Толщина металла, мм |
|---|---|
| 100 | 0,5 |
| 110 | 0,5 |
| 115 | 0,5 |
| 120 | 0,5 |
| 130 | 0,5 |
| 150 | 0,5 |
| 180 | 0,5 |
| 200 | 0,5 |
| 250 | 0,5 |

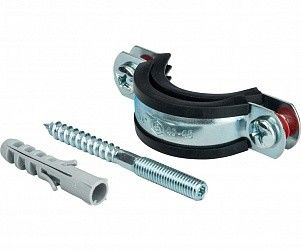

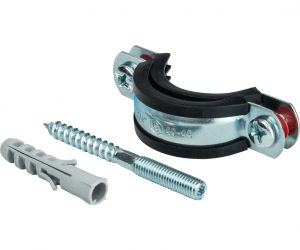

Хомут для труб со шпилькой предназначен для фиксации труб к стене или другой конструкции. В комплект входит резиновый уплотнитель, шпилька. В каталоге представлены исполнения марок 08пс и ВГ.
Размерные параметры хомута для труб со шпилькой
| Диаметр трубы min, мм | Диаметр трубы max, мм | Ширина, мм |
|---|---|---|
| 22 | 24 | 62,5 |
| 25 | 28 | 68,5 |
| 32 | 35 | 76 |
| 39 | 46 | 91,5 |
| 48 | 53 | 99 |
| 59 | 66 | 112 |
| 74 | 80 | 134 |
| 87 | 94 | 146,5 |
| 107 | 115 | 173 |
| 135 | 143 | 199 |
| 162 | 170 | 227 |

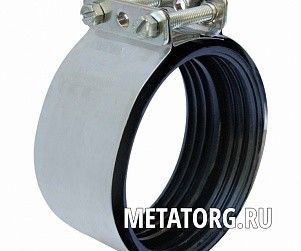

Хомут для чугунных труб изготавливают из углеродистой конструкционной стали, не склонной к отпускной способности. Используют для соединения безраструбного чугунного трубопровода. В комплект входит резиновый уплотнитель, два крепежных болта.
Размеры хомутов для чугунных труб
| Параметр | Значения | ||||
|---|---|---|---|---|---|
| Диаметр трубы, мм | 14 | 16 | 18 | 25 | 28 |
| 32 | 38 | 45 | 57 | 76 | |
| 89 | 108 | 133 | 159 | 219 | |
| 273 | 325 | 377 | 426 | 530 | |
| Сталь | Ст20 | ||||
| Соответствие стандарту | ГОСТ 24140-80 | ||||

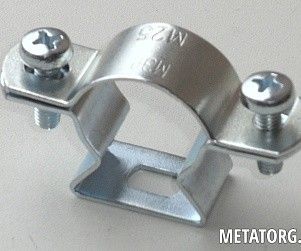

Хомут металлический для труб предназначен для крепления трубопровода к стене. Позволяет разместить и зафиксировать трубопровод в нужном положении в вертикальной и горизонтальной поверхности.
Размеры и конструкция параметры хомута металлического для труб
| Показатель | Значение |
|---|---|
| Диаметр трубы, мм | 14—530 |
| Сталь | Ст20 |
| Соответствие стандарту | ГОСТ 24140-80 |

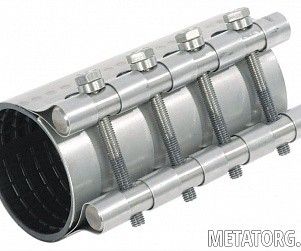

Хомут ремонтный для труб предназначен для предотвращения течи водопроводных трубопроводов. Большая длина конструкции позволяет плотно зафиксировать ремонтный манжет на месте течи.
Размерные параметры хомутов ремонтных для труб
| Параметр | Значение |
|---|---|
| Сталь | Ст20; 08Х18Н10 |
| Длина, мм | 15—250 |
| Диаметр трубы, мм | 40—150 |
| Толщина металла, мм | 1,5—3 |

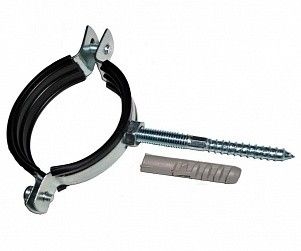

Хомут с дюбелем для труб предназначен для фиксации трубопровода к стене. В комплект входит уплотнитель, шуруп с дюбелем.
Типоразмеры, марки хомута с дюбелем для труб
| Параметр | Значение |
|---|---|
| Марка | 08пс; ВГ |
| Диаметр труб min, мм | 22—162 |
| Диаметр труб min, мм | 24—170 |
| Ширина, мм | 62,5—227 |

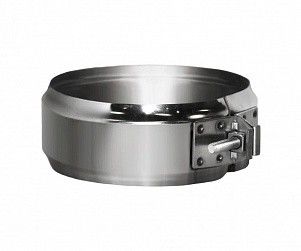

Хомут соединительный используют для соединения безраструбных стыков. Он выдерживает давление до 0,5 бар. Изготовлен из хромванадиевой стали и уплотнительной прокладки из этилен-пропиленового каучука.
Размеры хомутов соединительных
| Диаметр трубы, мм | Диаметр обжимного кольца, мм | Длина болта, мм |
|---|---|---|
| 40 | 60 | 40 |
| 50 | 70 | 40 |
| 70 | 90 | 40 |
| 80 | 95 | 40 |
| 100 | 125 | 46 |
| 125 | 147 | 55 |
| 150 | 172 | 55 |
| 200 | 227 | 70 |

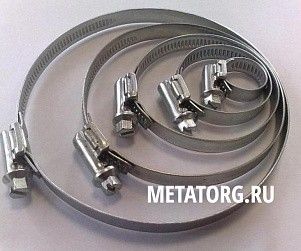

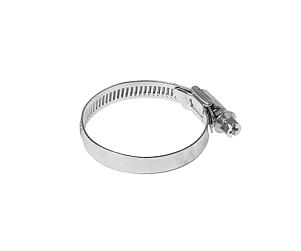

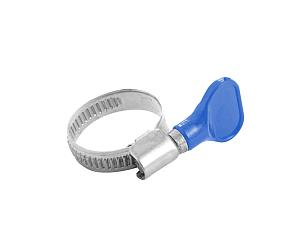

Хомут червячный оцинкованный предназначен для плотного обжатия рукавов в местах соединения с патрубками пневматических и гидравлических систем. Соответствует нормам ГОСТ 28191-89, выдерживает давление до 7 МПа при температуре окружающей среды от -60 до +120 °C.
Параметры хомута червячного оцинкованного
| Параметр | Значение |
|---|---|
| Диаметр min, мм | 8—140 |
| Диаметр max, мм | 12—160 |
| Ширина, мм | 7—30 |
Где купить хомут для труб с доставкой и контролем качества
У нас можно заказать хомуты трубные любой конструкции, размеров, в стандартном исполнении и под заказ. Ассортимент соответствует заявленным характеристикам, нормам ГОСТов, ТУ, имеет сертификаты качества. Для оптовых покупателей, постоянных клиентов действует гибкая система скидок.
Поставляем крепеж оптом и в розницу (от одной пачки) через терминалы транспортных компаний во все регионы РФ. Подробности у менеджера — оформить заказ можно по телефону 8 800 777 21 67, почте ГК МеталлЭнергоХолдинг info@metatorg.ru и онлайн.
