Хомут для труб с шпилькой

Хомут для труб с шпилькой 08пс 107x115x173x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 135x143x199x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 162x170x227x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 22x24x62,5x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 25x28x68,5x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 32x35x76x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 39x46x91,5x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 48x53x99x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 59x66x112x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 74x80x134x мм ГОСТ 24140-80
Хомут для труб с шпилькой 08пс 87x94x146,5x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 107x115x173x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 135x143x199x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 162x170x227x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 22x24x62,5x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 25x28x68,5x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 32x35x76x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 39x46x91,5x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 48x53x99x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 59x66x112x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 74x80x134x мм ГОСТ 24140-80
Хомут для труб с шпилькой ВГ 87x94x146,5x мм ГОСТ 24140-80

Хомут для труб с шпилькой

Монтаж трубопровода, осуществляется как в вертикальных, так и в горизонтальных плоскостях. Для сохранения направления и целостности конструкции, трубу крепят к стене, полу или потолку специальными хомутными приспособлениями. МеталлЭнергоХолдинг предлагает купить недорогие качественные стальные хомуты со шпилькой, для монтажа трубопроводов, по цене производителя.

Комплектация и применение хомутов со шпилькой

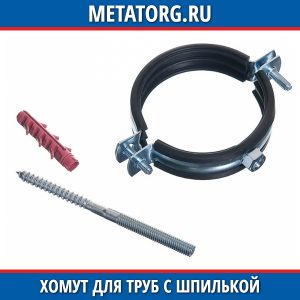

Хомут состоит из 2 металлических деталей в форме полуокружностей. В местах соединения предусмотрены ушки, с отверстиями под винтовую стяжку на гайку. Во внутренней части находится прорезиненная прокладка для амортизации вибраций и компенсации температурных расширений. В центре одной из частей нарезана резьба. Изделие укомплектовано:

  • 2 винтами;
  • 2 гайками;
  • шпилькой;
  • дюбелем.

Сборка состоит из простых операций.

  • Один конец шпильки вкручивают в резьбовое отверстие хомута.
  • Вторым концом шпильку врезают в отверстие под дюбель, просверленное в стене.
  • Трубу помещают между деталями хомута.
  • Гайки в местах стяжки затягивают.

Перед началом монтажа необходимо обеспечить запас хомутов нужного диаметра. В каталоге МеталлЭнергоХолдинг найдутся изделия всех стандартных размеров.

Номенклатурный ряд

Хомуты со шпилькой для труб, диаметром от 4 до 540 мм производят в соответствии ГОСТ 24140-80.

Таблица 1. Стандартные размеры

Диапазон зажимов, ммГабарит в месте винтовой стяжки, ммРасстояние от центра до конца шпильки, ммШирина хомута, ммТолщина хомута, ммШпилька резьба/

длина, мм

20-2462,598201,2М8/80
25-2568,5101201,2М8/80
32-3576104,5201,2М8/80
39-4691,5109201,2М8/80
48-5399112,5201,2М8/80
59-66112119201,5М8/80
74-80134128201,8М8/100
87-94146,5133,5201,8М8/100
107-115173147201,8М10/100
135-143199160252,0М10/100
162-170227172,5252,0М10/100

В сортаменте хомуты произведенные из конструкционной, углеродистой, полуспокойной стали марки 08пс. Изделия отличаются повышенной прочностью и стойкостью к нагрузкам. От коррозии изделие защищено цинковым покрытием.

Также в каталоге представлены штампованные, из тонколистовой, качественной, низкоуглеродистой стали хомуты. Они имеют стойкость к коррозии, характеризуются способностью к весьма высокой вытяжке и маркируются ВГ.

Предоставляем хорошую возможность купить качественные хомуты для труб со шпилькой, по экономичной цене. На сайте МеталлЭнергоХолдинг можно одновременно заказать трубный прокат и детали для его монтажа. Объем партии не ограничен. Продукция успешно прошла контроль качества и протестирована потребителями. Один звонок по номеру компании на сайте, сэкономит ваше время и деньги.
