Канат стальной DIN 3066 DIN EN 12385-4-2003

Стальной канат DIN 3066 применяют в тяговых, лебёдочных и грузоподъёмных механизмах, где требуется сочетание гибкости, прочности и устойчивости к многократным перегибам. Конструкция 6×37M включает шесть прядей по 37 проволок и выпускается с органическим или металлическим сердечником. При подборе учитывают диаметр, тип сердечника, маркировочную группу проволоки, минимальное разрывное усилие, длину, свивку, условия работы и требования конкретного оборудования.

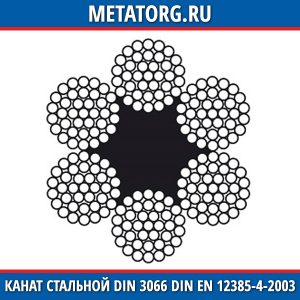

Стальной канат DIN 3066 6×37M

DIN 3066 соответствует классической конструкции 6×37M Standard. Канат состоит из шести наружных прядей, каждая из которых включает 37 проволок, расположенных по схеме 1+6+12+18. По сравнению с конструкциями 6×19 в такой пряди используется больше проволок меньшего диаметра, что повышает гибкость и облегчает работу на блоках и барабанах при соблюдении допустимых радиусов изгиба.

В каталоге МеталлЭнергоХолдинг представлены канаты DIN 3066 / DIN EN 12385-4-2003 диаметром от 6 до 26 мм. Для различных типоразмеров указываются масса, маркировочная группа и минимальное разрывное усилие. Конкретные значения необходимо сверять по выбранной позиции и исполнению сердечника.

Конструкция каната 6×37

Конструкция 6×37 относится к шестипрядным канатам с большим числом проволок в каждой пряди. Это влияет на гибкость, характер контактного износа и поведение каната при многократном прохождении через блоки и шкивы.

Шесть прядей по 37 проволок

Каждая наружная прядь включает 37 проволок. Для DIN 3066 применяется схема 1+6+12+18: одна центральная проволока и три последовательных слоя вокруг неё. Такая структура образует сравнительно гибкую прядь и распределяет изгиб между большим количеством элементов.

Увеличение числа проволок не означает универсального преимущества. Более тонкие наружные проволоки лучше воспринимают изгиб, но при интенсивном трении и загрязнении могут быть чувствительнее к абразивному износу, чем крупные наружные проволоки канатов 6×19.

Особенности конструкции M Standard

M Standard обозначает классическую многослойную схему расположения проволок в пряди. При изгибе отдельные элементы перемещаются относительно друг друга, поэтому на ресурс влияют не только растягивающая нагрузка, но и состояние смазки, геометрия шкивов и частота циклов.

При выборе DIN 3066 необходимо учитывать реальный режим работы механизма. Если канат постоянно испытывает интенсивные знакопеременные изгибы, ударные или пульсирующие нагрузки, пригодность конструкции следует подтверждать по документации оборудования.

Варианты сердечника

Сердечник поддерживает наружные пряди и помогает сохранять форму поперечного сечения. Для DIN 3066 на странице МеталлЭнергоХолдинг представлены исполнения с органическим и металлическим сердечником. Выбор влияет на гибкость, массу, металлическое сечение и минимальное разрывное усилие.

Органический сердечник

Органический сердечник обеспечивает опору наружным прядям и способствует более мягкой работе каната при изгибе. Такое исполнение может быть предпочтительным в механизмах, где важна гибкость, однако допустимость конкретного каната определяется паспортом оборудования.

При замене нельзя ориентироваться только на одинаковый диаметр. Канат с органическим сердечником может отличаться от металлического аналога по массе, разрывному усилию и поведению на барабане.

Металлический сердечник

Металлический сердечник увеличивает долю стали в поперечном сечении и обычно повышает несущую способность каната при том же наружном диаметре. Одновременно меняются масса и жёсткость конструкции.

Если механизм рассчитан на определённый тип сердечника, заменять его другим вариантом без проверки документации не следует. При заказе желательно указывать полное обозначение установленного каната или данные из паспорта машины.

Диаметры и прочностные характеристики

В категории МеталлЭнергоХолдинг представлены канаты DIN 3066 диаметром от 6 до 26 мм. Для разных размеров и вариантов сердечника приведены масса 1000 м и минимальное разрывное усилие. Также используются маркировочные группы 1570, 1770 и 1960 Н/мм² в зависимости от исполнения.

Два каната одинакового диаметра нельзя автоматически считать взаимозаменяемыми. Различия в сердечнике и прочностной группе могут заметно изменить минимальное разрывное усилие и эксплуатационные свойства.

Гибкость и устойчивость к износу

Одно из основных свойств 6×37M — высокая гибкость относительно конструкций с меньшим количеством более толстых проволок. Канат легче воспринимает многократные изгибы на блоках и шкивах при условии, что их размеры соответствуют требованиям оборудования.

При этом более тонкие наружные проволоки чувствительнее к абразивному воздействию. Изношенные канавки, загрязнения, недостаточная смазка и неправильная укладка на барабан способны ускорять разрушение поверхности.

Поэтому выбор DIN 3066 всегда представляет собой баланс между требуемой гибкостью и стойкостью к внешнему износу. Для механизма с интенсивным трением может потребоваться иная конструкция каната, даже если диаметр и разрывное усилие совпадают.

Применение DIN 3066

Канаты DIN 3066 используют в тяговых, лебёдочных, такелажных и грузоподъёмных системах, если их характеристики соответствуют требованиям конкретного механизма. Область применения определяется не только конструкцией 6×37M, но и сердечником, прочностью, длиной и рабочим режимом.

Тяговые и лебёдочные механизмы

В лебёдках канат многократно наматывается на барабан и проходит через блоки, поэтому особое значение имеют гибкость и совместимость с канавками. Диаметр должен соответствовать расчётному значению, а запасовка — требованиям производителя механизма.

При замене необходимо сверять сердечник и минимальное разрывное усилие. Канат сходного размера, но другой конструкции может вести себя на барабане иначе и иметь отличающуюся несущую способность.

Такелаж и грузоподъёмные системы

DIN 3066 может использоваться в грузоподъёмных системах и такелажных задачах при наличии соответствующего проектного или эксплуатационного допуска. Подбор по одному диаметру недостаточен: необходимо учитывать прочностную группу, сердечник, свивку и реальную схему нагружения.

Если конструкция используется в составе конкретного механизма, приоритет имеют требования паспорта оборудования и документации производителя.

Органический или металлический сердечник: что выбрать

Органический сердечник обычно выбирают, когда важна гибкость и более мягкая работа каната. Металлический вариант рассматривают, когда требуется большее металлическое сечение и соответствующее прочностное исполнение.

Однако универсального правила нет. Выбор зависит от конструкции машины, размеров блоков и барабанов, требуемого разрывного усилия, температуры и режима работы. Если в паспорте механизма указан конкретный тип сердечника, его следует сохранять при замене.

Как подобрать канат DIN 3066

Наиболее надёжный способ — использовать полное обозначение из паспорта оборудования или сертификата ранее установленного каната. В первую очередь сверяют DIN 3066, конструкцию 6×37M, номинальный диаметр, сердечник, маркировочную группу и минимальное разрывное усилие.

Дополнительно учитывают направление и тип свивки, длину, размеры барабана и шкивов, схему запасовки и условия эксплуатации. Если точное обозначение неизвестно, желательно указать производителя и модель механизма и предоставить данные о демонтированном канате.

Износ и контроль состояния

В процессе эксплуатации канат подвергается растяжению, изгибу, трению и воздействию окружающей среды. Основные признаки ухудшения состояния — истирание и обрывы наружных проволок, коррозия, уменьшение диаметра, локальные деформации и нарушения структуры прядей.

Для гибких многопроволочных канатов особенно важен контроль зон, регулярно проходящих через блоки и барабаны. Именно там накапливаются изгибные циклы и контактные напряжения.

Состояние оборудования также влияет на срок службы. Изношенный профиль ручья, неправильная укладка и недостаточная смазка могут ускорять повреждение нового каната. Контроль и критерии браковки определяются применимыми правилами и инструкциями производителя оборудования.

Что указать при заказе

Для точного подбора каната DIN 3066 желательно передать полное обозначение или основные технические параметры.

Если канат приобретается для замены, желательно приложить маркировку, сертификат или сведения из паспорта ранее установленного изделия. Это позволяет проверить не только диаметр, но и конструкцию, сердечник и прочностные характеристики.

Купить канат DIN 3066 в МеталлЭнергоХолдинг

В каталоге МеталлЭнергоХолдинг представлены стальные канаты DIN 3066 / DIN EN 12385-4-2003 конструкции 6×37M диаметром от 6 до 26 мм. Доступные характеристики зависят от типоразмера, сердечника и прочностного исполнения.

Для подбора укажите диаметр, длину, тип сердечника, маркировочную группу, минимальное разрывное усилие, свивку и модель оборудования. Если требуется замена установленного каната, передайте его полное обозначение или данные из технической документации.
