Задвижки стальные

Задвижка 30с41нж Ду 100 Ру16
Цена от: 4,991.00
Задвижка 30с41нж Ду 125 Ру16
Цена от: 8,156.00
Задвижка 30с41нж Ду 150 Ру16
Цена от: 9,930.00
Задвижка 30с41нж Ду 200 Ру16
Цена от: 15,220.00
Задвижка 30с41нж Ду 250 Ру16
Цена от: 19,150.00
Задвижка 30с41нж Ду 300 Ру16
Цена от: 30,700.00
Задвижка 30с41нж Ду 350 Ру16
Цена от: 58,000.00
Задвижка 30с41нж Ду 400 Ру16
Цена от: 76,650.00
Задвижка 30с41нж Ду 50 Ру16
Цена от: 2,578.00
Задвижка 30с41нж Ду 65 Ру16
Цена от: 2,870.00
Задвижка 30с41нж Ду 80 Ру16
Цена от: 3,767.00

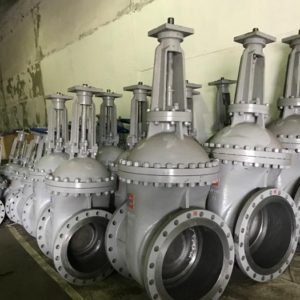

Задвижка клиновая 30с964нж САЗ Ду1000 Ру25 фланцевая под электропривод
Задвижка клиновая 30с964нж САЗ Ду1200 Ру25 фланцевая под электропривод
Задвижка клиновая 30с964нж САЗ Ду700 Ру25 фланцевая под электропривод
Задвижка клиновая 30с964нж САЗ Ду800 Ру25 фланцевая под электропривод
Задвижка стальная Ду 100 30с41нж
Цена от: 2,410.00
Задвижка стальная Ду 125 30с41нж
Цена от: 3,125.00
Задвижка стальная Ду 150 30с41нж
Цена от: 4,150.00
Задвижка стальная Ду 50 30с41нж
Цена от: 1,450.50
Задвижка стальная Ду 50 Ру16 30с41нж
Цена от: 1,050.00
Задвижка стальная Ду 65 30с41нж
Цена от: 2,200.00
Задвижка стальная Ду 80 30с41нж
Цена от: 1,890.00

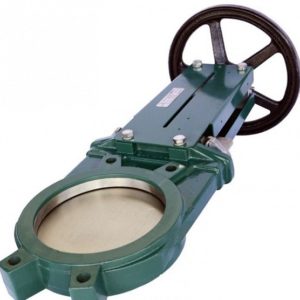

Задвижка шиберная 172 Ду350 Ру4 стальная со штурвалом и EPDM уплотнением
Цена от: 359,350.00
Задвижка шиберная 172 Ду400 Ру4 стальная со штурвалом и EPDM уплотнением
Задвижка шиберная 172 Ду50 Ру10 стальная со штурвалом и EPDM уплотнением

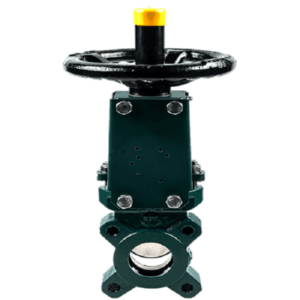

Задвижка шиберная 172 Ду65 Ру10 стальная со штурвалом и EPDM уплотнением
Отправьте нам заявку на расчет стоимости
Прикрепить файл

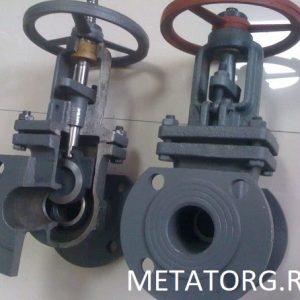

Задвижки стальные относятся к наиболее распространенному виду трубопроводной арматуры, которая применяется в промышленности. Функциональным назначением этих устройств является отсечение потока рабочей среды на определенном участке трубопроводной системы за счет закрытия пропускного отверстия при помощи запорного элемента.

Область использования

Трубопроводная арматура этой категории востребована в самых разных отраслях промышленности. Сюда относятся технологические и транспортные магистрали, трубопроводные системы ЖКХ, газопроводы, нефтепроводы, системы подачи воды, объекты энергетической сферы. Популярность стальных задвижек обусловлена отличными эксплуатационными характеристиками. Основные из них:

  • широкий диапазон рабочего давления и температуры;
  • небольшое гидравлическое сопротивление;
  • простая конструкция.

Запорную арматуру применяют при оснащении трубопроводных систем ø от 15 миллиметров до 2 метров с максимальным внутренним давлением до 25 МПа и t транспортируемых веществ до +565 С. Устройства этого типа служат для обеспечения безопасной транспортировки воды, пара, газообразных веществ, аммиака, нефти и продуктов ее переработки.

Материалы

Основным материалом для изготовления запорной арматуры служит сталь различных марок. Изделия из углеродистых марок стали применяются для оснащения трубопроводных систем, транспортирующих рабочие среды низкой химической активности: паро- и нефтепроводы, водопроводные системы, магистральные газопроводы. Использование задвижек, изготовленных из стали 20Л,25Л, 35Л оправдано в тех случаях, когда t воздуха находится в диапазоне от -40 С до +40 С при t рабочей среды не ниже -40 С и не выше +425 С.

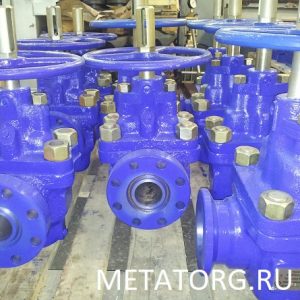

Устройства, выполненные из легированных сталей, используются в регионах где температура воздуха опускается до -60 С. Так называемую «холодную» арматуру окрашивают в синий цвет. К этой категории относятся следующие виды задвижек — 30лс541нж, 30лс76нж, 30лс41нж.

Изделия из нержавеющей стали предназначаются для монтажа трубопроводов, по которым транспортируются коррозионные среды высокой химической активности. Для их производства используют коррозионно-стойкие, жаропрочные и конструкционные криогенные марки стали, например 12Х18Н10Т, 10Х17Н13М2Т. Такие задвижки применяются в химической отрасли и на особо ответственных участках. Благодаря отличным физико-механическим качествам их используют в трубопроводах для подачи жидких и газообразных веществ с температурой от -60 С до +525 С.

Виды

Задвижки стальные делятся на две основные группы по типу запирающего устройства. Различают следующие разновидности:

  • клиновые;
  • параллельные.

Устройства параллельного типа бывают с листовым, однодисковым или двухдисковым затвором. Шпиндель, который обеспечивает прекращение подачи транспортируемой среды, бывает выдвижным и невыдвижным. В зависимости от технологии производства задвижки бывают литыми, сварными и штампованными с с электрическим или ручным приводом.

К наиболее распространенным относятся задвижки стальные с выдвижным шпинделем. При выборе устройств следует учитывать, что задвижки стальные фланцевые и другие устройства, входящие в эту группу, не применяются для регулирования силы потока. Запирающее устройство всегда находится в крайних положениях «открыто» или «закрыто». Если оборудование эксплуатируется неправильно уплотнители изнашиваются гораздо быстрее, уменьшается эксплуатационный ресурс конструкции.

Клиновые фланцевые задвижки с выдвижным шпинделем обладают следующими характеристиками:

  • простотой конструкции, высокой надежностью и возможностью ремонта;
  • малым гидравлическим сопротивлением;
  • небольшими размерами;
  • возможностью оснащения электроприводом;
  • простотой монтажа и демонтажа.

Среди конструктивных особенностей можно выделить довольно большую габаритную высоту. Это связано с высотой шпинделя. Поскольку его длина равна ø проходного отверстия в положении «открыто» шпиндель выходит из корпуса на всю высоту. Для этого необходимо свободное пространство над трубопроводной системой.

Примеры условного обозначения

Размеры, вид и марка стали, класс изделия и его герметичность регламентируются нормативами ГОСТа. Маркировка изделия содержит в себе полную информацию о конкретном изделии. Например, задвижка стальная 30с41нж Ру 15, Ду 200:

  • 30 — это обозначение изделия, задвижка клиновая (ЗКЛ).
  • С — материал, из которого изготовлен корпус. Буквой С обозначается сталь.
  • 41 — номер номенклатуры, соответствующий ГОСТу. Цифра 5 впереди него указывает на возможность монтажа регулирующего оборудования, цифрой 9 обозначают возможность оснащения устройства электрическим приводом.
  • Нж — обозначение нержавеющей стали. Из нее изготовлен клин либо выполнена наплавка.
  • Ру 15 — номинальное давление внутри трубопровода.
  • Ду 200 — диаметр условного прохода.

В соответствии с требованиями ГОСТа герметичность изделия может соответствовать классу А, В, С. Устройство предназначено для работы при максимальном давлении до 1,6 МПа. Задвижки этого типа применяются для оснащения трубопроводных систем, подающих воду, сжатый воздух, природный газ, жидкие и газообразные составы на основе углеводорода, продукты нефтепереработки.

Конструкция, оснащенная выдвижным шпинделем, может монтироваться в вертикальном либо наклонном положении.  Купить задвижку 30с41нж можно как с ручным управлением, так и электроприводом. Цена изделия зависит от номинального диаметра и веса устройства. Диаметры условного прохода задвижки (Ду) 50, 80, 100, 150, 200, 250, 300, 400, 500 мм. Минимальный вес устройства составляет 18 кг, максимальный — 600 кг. Конструкция имеет литой корпус и фланцевый тип соединения.

Устройство, изготовленное из нелегированной стали для отливок марки 20Л, обладает высокой прочностью, устойчивостью к воздействию высоких и низких температур. Гарантийный период составляет 2 года, а средний срок эксплуатации 10 лет при среднем ресурсе от 2500 циклов.



Группа Компаний МеталлЭнергоХолдинг поставляет запорную арматуру высокого качества в любых объемах во все регионы России. Чтобы уточнить цены на задвижки клиновые необходимо позвонить по указанному на сайте телефону. Наш специалист сориентирует вас по условиям оплаты, срокам доставки и ответит на все возникшие вопросы и обязательно всегда обсудим скидки и бонусы на ваш объем покупки!
