Электроприводы

Электропривод А100/24 (аналог НА-11)
Электропривод А100/24 (аналог НА-11)
Цена от: 49,464.00
Электропривод А150/24 (аналог НА-11)
Электропривод А150/24 (аналог НА-11)
Цена от: 51,948.00
Электропривод А70/24 (аналог НА-04)
Электропривод А70/24 (аналог НА-04)
Цена от: 34,236.00
Электропривод Б200/24 (аналог НБ-06)
Электропривод Б200/24 (аналог НБ-06)
Цена от: 70,632.00
Электропривод Б300/24 (аналог НБ-06)
Электропривод Б300/24 (аналог НБ-06)
Цена от: 72,684.00
Электропривод В600/36 (аналог НВ-01-12)
Электропривод В600/36 (аналог НВ-01-12)
Цена от: 115,668.00
Электропривод В900/24 (аналог НВ-14-25)
Электропривод В900/24 (аналог НВ-14-25)
Цена от: 120,204.00

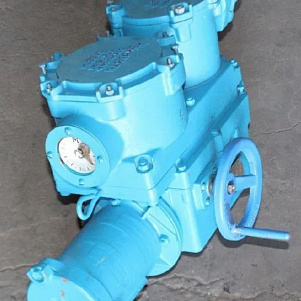

Электропривод ВА 01
Электропривод ВА 01
Электропривод ВА 02
Электропривод ВА 02
Электропривод ВА 04
Электропривод ВА 04
Электропривод ВА 05
Электропривод ВА 05
Электропривод ВА 07
Электропривод ВА 07
Электропривод ВА 08
Электропривод ВА 08
Электропривод ВА 10
Электропривод ВА 10
Электропривод ВА 11
Электропривод ВА 11
Электропривод ВА 12
Электропривод ВА 12
Электропривод ВА 13
Электропривод ВА 13
Электропривод ВА 14
Электропривод ВА 14
Электропривод ВА 15
Электропривод ВА 15
Электропривод ВА 16
Электропривод ВА 16
Электропривод ВА 17
Электропривод ВА 17
Электропривод ВА 18
Электропривод ВА 18
Электропривод ВА 19
Электропривод ВА 19
Электропривод ВА 20
Электропривод ВА 20
Электропривод ВА 21
Электропривод ВА 21
Электропривод ВА100/24 (аналог ВА-11)
Электропривод ВА100/24 (аналог ВА-11)
Цена от: 61,236.00
Электропривод ВА150/24 (аналог ВА-11)
Электропривод ВА150/24 (аналог ВА-11)
Цена от: 69,444.00
Электропривод ВБ200/24 (аналог ВБ-06)
Электропривод ВБ200/24 (аналог ВБ-06)
Цена от: 81,972.00
Электропривод ВБ300/24 (аналог ВБ-19)
Электропривод ВБ300/24 (аналог ВБ-19)
Цена от: 84,780.00

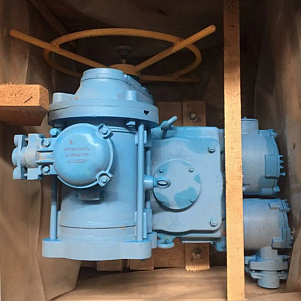

Электропривод ВВ 11
Электропривод ВВ 11

Электроприводы – это специальные механизмы, предназначенные для управления запорной арматурой различных трубопроводных коммуникаций.

Электроприводы задвижек, клапанов, затворов в ассортименте

Такие агрегаты широко и эффективно используют при организации работы различных трубопроводных коммуникаций в автоматическом режиме с ДУ. Разные по параметрам и характеристикам изделия востребованы во многих отраслях народного хозяйства. Общие технические требования на данное электрооборудование определены в ГОСТ Р 55511. Отраслевой стандарт устанавливает:

- общие тех. требования;

- организацию и порядок приемки агрегатов;

- виды испытании на оценку соответствия ТТХ заявленным требованиям.

Другие важные характеристики на электроприводы запорно-регулирующей арматуры на приведены ниже:

Параметр

Наименование документа

Номер

Характеристики электроприводов

ГОСТ Р

53674

Диапазон размеров присоединения по ТУ и КД

55510

Изготовление взрывозащищенного варианта исполнения агрегата

51330.0

Класс стойкости обмотки при нагреве

ГОСТ

8865

Основные требования, предъявляемые к конструкции электроприводов

· Тип присоединения определяется заказчиком, указывается в техническом задании.

· Номинальные параметры электропитания приводов переменного тока:

Характеристика

Значение

Разрешенные значения для трехфазной сети (по согласованию)

Допустимые отклонения, %

Частота, Гц

50

60

± 2,0

Напряжение, В (1 / 3 фазная сеть)

220 / 380

220-600

+ 10 … - 15

Прежде чем приступать к монтажным работам и подключению кабелей, проводов питания, важно исключить малейшую вероятность повреждения изоляционной оболочки. Для этого обеспечивается выполнение следующего требования:

Тех-характеристики приводов на запорную арматуру

Критерий

Условия

Способность выдержать U переменного тока частотой 50Гц, продолжительность воздействия 1 минута

- Т = 20±5,0°С;

- уровень влажности в пределах 30 … 80 %

Сопротивление, мОм

20,0 (не более)

Для длительной и безотказной эксплуатации технически сложного оборудования – электрических приводов, необходимо обеспечить соответствие испытательного напряжения номинальным значениям:

U, v

nom

control

5-60

500

60-130

1000

130-250250-66

1500

1800

Достоинства использования электрических приводов для задвижек и кранов

К основным плюсам применения арматуры, оснащенной системой электрического привода, относятся:

· Возможность оперативной регулировки потока или его полной остановки;

· Управление трубопроводной линией удаленно, в автономном режиме;

· Перекрывание или открытие труб с любым ДУ на расстоянии и без привлечения рабочего персонала;

· Возможность устанавливать оборудование на наиболее удаленных участках трубопроводных линий, тем самым повышая эффективность управления системой;

· Высокая коррозийная стойкость;

· Устойчивость к гидроударам, перепадам температуры;

· Простота управления, без дополнительной переподготовки, использования сложных приборов и дорогостоящей аппаратуры.

Многооборотные электроприводы – самый распространенный тип оборудования

· Характерной чертой оборудования считается широкая сфера его применения;

· Правильный монтаж электроприводов повышает эффективность управления практически любых видов запорной арматуры, другого оборудования, работающего в диапазоне 50,0 – 6500 Н*м.

· Установка дополнительного редуктора (может быть запланирована в ТЗ заказчика) обеспечивает повышение Torque до 80 тысяч Н*м.

· Мощные электрические приводы активно внедряют в создаваемые системы типах предприятий, коммуникаций и объектов:

- водоочистные сооружения;

- электростанции;

- нефтедобыча и транспортировка углеводородов.

Основные параметры электроприводов запорной арматуры

Характеристика

Значение

Типоразмер присоединения (базовый)

А … Д

Номинальный крутящий момент на валу, Н*м

70,0 – 5 000

Параметры трехфазного двигателя (380В)

Мощность, кВт

0,18 – 5,50

Пусковой ток, А

1,2 – 16,0

Номинальный ток, А

5 … 105,0

Параметры вращения, об/мин

Для валов в стандартном исполнении

12 / 24 / 36

По заказу

18 / 38

Настраиваемое число оборотов

1-26 / 1-400

Вес, кг

23,0 – 238,0

Купить электроприводы для задвижек чугунных, стальных и нержавеющих у нас выгодно

Группа компаний МеталлЭнергоХолдинг предлагает электродвигатели для запорной арматуры в ассортименте. В каталоге представлены все виды оборудования, отличающиеся по мощности, габаритам, техническим и эксплуатационным характеристикам.

Для оформления заказа и выгодной покупки электрических приводов в любых количествах предлагаем связаться с менеджером фирмы по телефону или направить письменное сообщение на адрес электронной почты.
