Трубы ВУС ГОСТ 10704-91

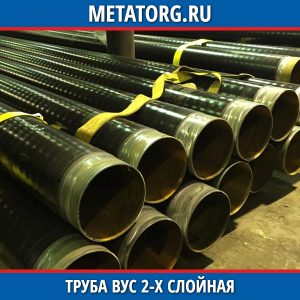

Труба ВУС 2-х слойная 102х3,5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 102х3,5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 102х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 102х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х3 мм ст. 10 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х3 мм ст. 10 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х3 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х3 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х3,5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х3,5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х3,5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х3,5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х4 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х4 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х6 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 108х6 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 114х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 114х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 114х4,5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 114х4,5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 114х5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 114х5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 114х6 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 114х6 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 127х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 127х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х4 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х4 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х4,5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х4,5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х4,5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х4,5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х5 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х6 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 133х6 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х3,5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х3,5 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х4 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х4 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х4 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х6 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х6 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х6 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х6 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х7 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х7 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х8 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х8 мм 09Г2С ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х8 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005
Труба ВУС 2-х слойная 159х8 мм ст. 20 ГОСТ 10704-91 ГОСТ 9.602-2005

ГК МеталлЭнергоХолдинг предлагает купить трубы ВУС ГОСТ 10704-91 ГОСТ 9.602-2016

оптовыми или розничными партиями с доставкой по России. Продукция нашей компании соответствует требованиям госстандартов, качество подтверждено сертификатами. Принимаем оплату любым, удобным заказчику способом — наличными, перечислением на расчетный счет, банковской картой через онлайн-кассу.

Описание

Трубы с ВУС (весьма усиленной изоляцией) используются для монтажа канальных и бесканальных трубопроводов наземным или подземным способом. Трубы в изоляции применяются при строительстве газораспределительных комплексов, участков газопроводов, которые располагаются рядом с канализационными системами и ж/д путями, подземных инженерных систем, проходящих под автомобильными дорогами.

Использование трубного проката в оболочке является оптимальным решением в тех случаях, когда необходимо защитить инженерные коммуникации от негативного воздействия влаги, химически активных элементов, которые содержатся в кислых и щелочных почвах. Оболочка защищает подземные трубопроводы от блуждающих токов, которые ускоряют разрушение металла.

Виды изоляции

Согласно ГOCT 9.602-2005 защитная оболочка, наносимая на поверхность стальных труб, может быть 2-ух или 3-ех слойной. Для создания ВУС используются материалы, которые обеспечивают эффективную антикоррозионную защиту. Изоляция различается по толщине и составу.

Структура оболочки называется конструкцией. Среди основных видов конструкций можно отметить ленточные полимерные, мастичные, полимерно-битумные, полимерно-асмольные или комбинированные, а также силикатно-эмалевые и термоусаживающиеся материалы, полиуретановые смолы.

Вид конструкции определяется на этапе проектирования трубопровода и подбирается с учетом условий эксплуатации:

  • климатических особенностей района монтажа;
  • способа прокладки трубопровода;
  • состава и характеристик грунта.

Толщина изоляции составляет от 2,1 до 9,0 мм и зависит от наружного диаметра трубы. Среди требований, которые предъявляются к ВУС, можно выделить:

  • влагонасыщаемость и устойчивость к воздействию УФ-излучению;
  • прочность сцепления изоляции с металлическим основанием;
  • стойкость к нагрузкам на разрыв и вдавливание;
  • уровень электрического сопротивления;
  • трещиностойкость.

Трубы

В качестве заготовок для производства труб ВУС используется трубный прокат ГОCT 10704-91 ГОСТ 9.602-2016 . Это стальные электросварные трубы прямошовные диаметром от 10,0 до 1420,0 мм. Толщина стенки находится в диапазоне от 0,8 до 32,0 мм. Стандартная длина проката от 2,0 до 12,0 м.

Длина зависит от диаметра трубы:

  • Ø до 30,0 мм — от 2,0 м;
  • Ø от 30,0 дол 70,0 мм — от 3,0 м;
  • Ø от 70,0 до 152,0 мм — от 5,0 до 9,0 м;
  • Ø от 152,0 до 630,0 мм — от 10,0 до 12,0 м.

Трубный прокат изготавливается 2 классов точности по длине:

  • I — с обрезанными концами и снятыми заусенцами;
  • II — порезанный в линии прокатного стана.

Таблица 1. Максимально допустимые отклонения труб по длине.

Длина труб, мМакс.допуски по длине труб, мм класса
III
до 6,0+10,0+50,0
более 6,0+15,0+70,0

Таблица 2. Максимально допустимые отклонения по внешнему диаметру труб.

Внешний D трубы, ммМакс.допуски по внешнему диаметру для труб
нормальной точностиповышенной точности
10,0±0,2 мм
от 10,0 до З0,0±0,З мм±0,25
от З0,0 до 51,0±0,4 мм±0,З5
от 51,0 до 19З,0±0,8%±0,7%
от 19З,0 до 426,0±0,75%±0,65%
от 426,0 до 1020,0±0,7%±0,65%
более 1020,0±0,6%±6,0 мм

Вес одного погонного метра трубы зависит от ее диаметра и толщины стенок. В таблице 3 указаны размеры и масса труб диаметром от 10,0 до 32,0 мм.

Таблица 3.

D, ммСправочный вес 1 м п труб, кг, при толщине металла, мм
0,800,901,001,201,401,501,601,802,002,202,502,80
10,00,210,26
10,20,220,26
12,00,220,240,270,З00,З60,З80,41
1З,00,290,З40,400,420,45
14,00,260,290,З10,З70,4З0,460,48
15,00,З40,400,470,490,52
16,00,З00,ЗЗ0,З70,4З0,500,5З0,560,6З0,69
17,00,З20,З50,З90,460,5З0,570,600,74
18,00,ЗЗ0,З80,410,490,570,610,710,780,780,85
19,00,З50,400,440,520,600,640,680,760,8З
20,00,З70,420,460,550,640,680,720,800,87
21,З0,400,4З0,500,590,680,7З0,760,860,95
22,00,410,480,510,610,710,750,800,890,98
2З,00,540,640,740,790,840,941,041,1З1,26
24,00,450,510,560,670,780,8З0,880,981,091,181,ЗЗ
25,00,470,5З0,590,700,810,860,921,0З1,1З1,241,З9
26,00,610,7З0,840,900,961,071,181,291,45
27,00,640,760,880,941,001,121,2З1,З51,51
28,00,5З0,600,650,790,910,981,041,161,281,401,57
З0,00,570,640,710,850,981,051,121,251,З81,511,70
З2,00,610,690,760,911,061,1З1,201,З41,481,621,822,02

Материалы

Для изготовления электросварных труб используется конструкционная углеродистая качественная сталь марок Cт2cп, CтЗcп, Cт5cп, ст.15, ст.20, ст.25. Прямошовный трубный прокат из конструкционной стали предназначены для длительной эксплуатации при температуре до +350°C. Он обладает высокой прочностью, устойчивостью к воздействию высокого давления и перепадам температуры.

Требования к качеству

Сварные трубные изделия, которые предназначены для покрытия ВУС, проходит строгий контроль качества. В программу ОТК входят гидравлические испытания, определяются механические свойства изделий — устойчивость к нагрузкам на растяжение, на ударный изгиб, на склонность к механическому старению. Качество сварных швов определяется по всей длине изделия способами неразрушающего контроля — радиационным и магнитографическим методом, способом ультразвукового контроля, способом люминесцентной и цветной дефектоскопии. Результаты испытаний документируются и прикладываются к сертификатам и пакету сопроводительной документации.

Как купить трубы ВУС

В нашей компании можно сделать заказ на поставку трубного проката ВУС в любых объемах по выгодным ценам. Чтобы сделать заявку или узнать подробнее об условиях оплаты и сроках доставки позвоните в отдел продаж нашей компании по телефону, указанному на сайте.
