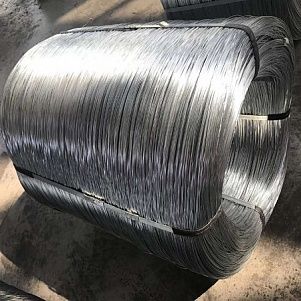

Проволока стальная луженая бандажная ГОСТ 9124 - 85
Проволока стальная луженая бандажная ГОСТ 9124 предназначена для изготовления бандажей роторов электрических машин.
Роторы или якори с функцией ротора, являющиеся важным узлом электрических машин, имеют пазовую обмотку. Для закрепления обмотки, и обеспечения противостояния центробежным силам, производят бандаж, удерживающий провода при вращении. Самым распространенным способом является бандажировка с применением специальной проволоки. Группа Компаний МеталлЭнергоХолдинг предоставляет экономически выгодною возможность – купить по цене производителя, проволоку стальную, луженую, бандажную, произведенную по техническим условиям ГОСТ 9124-85.
Виды проволоки
В зависимости от требований к индукции электрической машины или аппарата применяют проволоку:
· относящуюся к магнитному классу – обозначение М, с диаметром сечения: от 1,0 до 3 мм, из углеродистых сталей: 70, 65, 60, 55, 50;
· класса Н, немагнитную – размер диаметра: от 0,5 до 3,0 мм, из стального хромоникелемарганцовистого сплава 20Х12Н12Г6.
Приема-сдаточные мероприятия проволоки класса М включают испытания на max относительную магнитную проницаемость. Изделия класса Н не испытывают на этот показатель, так как его значение при напряженности поля в 79577,5 А/м не превышает 1,1. Немагнитные характеристики обеспечены химическим составом металла.
Проволока бандажная производится с луженой оловом поверхностью. Это обеспечивает защиту от коррозии и технологичность к пайке.
Параметры
Производимая проволока имеет нормируемые допуски по отклонениям от номинального размера диаметра.
Таблица 1. Основные параметры и справочная информация проволока луженная бандажная
| Размеры диаметра сечения, мм | Допустимые отклонения размер, мм | Площадь сечения, мм² | Расчетная масса отрезка 1000 м проволоки, кг |
| 0,5 |
±3 | 0,196 | 1,54 |
| 0,6 | 0,283 | 2,22 | |
| 0,8 | 0,503 | 3,95 | |
| 1 | 0,785 | 6,17 | |
| 1,2 |
±4 | 1,13 | 8,87 |
| 1,5 | 1,77 | 13,80 | |
| 1,6 | 2,01 | 15,80 | |
| 2 |
±5 | 3,14 | 24,70 |
| 2,5 | 4,91 | 38,50 | |
| 3 | 7,07 | 55,50 |
Проволоку производят в мотках, состоящих из одного отрезка. ГОСТ 9124 устанавливает минимально выпускаемую массу мотка: 3 кг для проволоки диаметром 0,5 и 0,6 мм, 5 кг для 0,8 и 1,0 мм, 10 кг – изделия 1,2 – 1,6 мм, 15 кг – 2 мм и более.
Требования к механическим свойствам
Бандаж накладывают с помощью специального оборудования. В зависимости от характеристик электрической машины создается натяжение бандажного укрепления, которое имеет расчетную величину. В зависимости от натяжения и создаваемых вращением напряжений подбирают проволоку с соответствующими механическими свойствами. Для определения способности проволоки к пластическим деформациям, ее испытывают на растяжение и разрыв с узлом, на перегибы, и скручивание.
Таблица 2. Значения механических свойств, подтверждаемых протоколом испытаний (не менее)
| Диаметры изделий, мм | Показатель временного сопротивления разрыву, Н/мм² | Количество перегибов | Количество скручиваний образца длиной 200 мм, на 360° |
|
Класс М | |||
| 0,5; 0,6 |
1770 | – |
25 |
| 0,8 | 7 | ||
| 1 | 6 | 20 | |
| 1,2 | 10 | 15 | |
| 1,5 |
1670 | 7 | 12 |
| 1,6 | 11 | 10 | |
| 2 | 8 | 8 | |
| 2,5 | 10 |
5 | |
| 3 | 1570 | 3 | |
|
Класс Н | |||
| 1 |
1470 | 4 |
2 |
| 1,2 | 5 | ||
| 1,5 | 4 | ||
| 1,6 | 6 | ||
| 2 |
4 | ||
| 2.5 | 1420 | ||
| 3 | 1370 | 2 | |
Купить, цена от завода производителя проволока ГОСТ 9124
Купить в компании МеталлЭнергоХолдинг проволоку бандажную, луженую качественным оловом, ГОСТ 9124-85 – можно мотками из отрезков согласованной длины. Компания реализует проволочные изделия для бандажа обмоток электрических машин, отвечающие международным стандартам качества, по невысоким ценам. К каждой партии прилагаются сертификаты соответствия, протоколы испытаний и результаты контроля химического состава. Получить ответы на вопросы о цене, способе оплаты и доставке можно, сделав звонок по номеру телефона компании, расположенного на нашем сайте. Удобный способ – заказать расчет стоимости в онлайн-форме. Принимаем заявки и согласуем условия договора купли-продажи по электронной почте.
