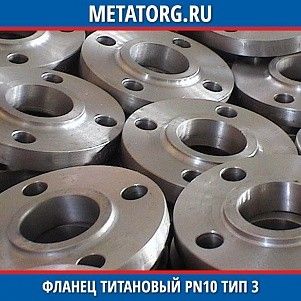

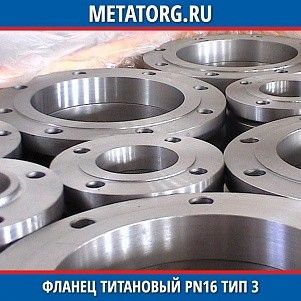

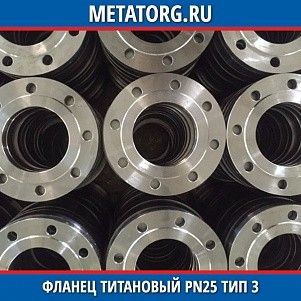

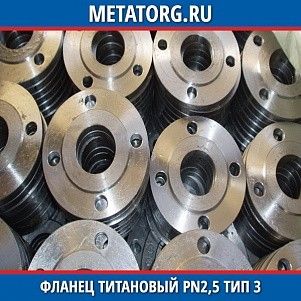

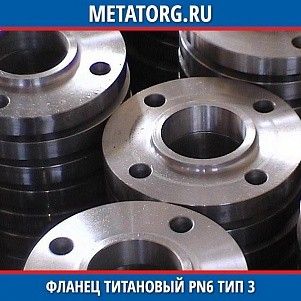

Фланцы титановые тип 3 ГОСТ 33259-2015
Фланцы титановые тип 3 по ГОСТ 33259-2015 – это плоский стальной фланец, свободный на отбортовке.
Конструкционно фланец типа 3 – это титановый диск, по периметру которого есть ряд крепежных отверстий под болты или шпильки, а в центре расположен сквозной проход для рабочей среды, равный внутреннему диаметру трубопровода. Благодаря такой конструкции рабочая среда преодолевает фланцевое соединение совершенно беспрепятственно.
Фланце производится согласно ГОСТ 33259-2015, который описывает размеры, конструкцию и общие технические требования к фланцам трубопроводов, рассчитанных на давление до 250 PN.
Титан обладает максимально высокой стойкостью к коррозии в большинстве агрессивных сред, по этому свойству металл значительно превосходит нержавеющую сталь. Материалом для изготовления фланцев типа 03 является марка титана ВТ1-00, содержание основного металла в которой достигает 99.9% (минимум – 99.58%).
Содержание добавок к титану в сплаве ВТ1-00 согласно ГОСТ 19807 – 91 не превышает, % по массе:
углерода – 0,05;
кремния – 0,08;
железа – 0,15;
азота – 0,04;
кислорода – 0,1;
водорода – 0,008;
алюминия – 0,3;
прочих примесей – 0,1.
Технические и механические свойства титановых фланцев типа 3 ГОСТ 33259-2015:
| Параметр | Значение, единица измерения |
| Марка сплава | ВТ1-00 |
| Диаметры (Ø) | DN10-DN2600 |
| Номинальное давление PN | 2,5-25 кгс/см2 (PN2,5- PN25) |
| Номинальные диаметры болтов
или шпилек | М10-М36 |
| Уплотнительные поверхности | исполнение В |
| Температура плавления фланца | 1668° C |
| Предел кратковременной прочности | 295 МПа |
| Относительное удлинение / сужение | 20 / 50 % |
| Твердость | 116 – 143 МПа |
| Ударная вязкость | 600-1200 Дж/см2 |
| Плотность | 4505 кг/м3 |
Применение титановых фланцев типа 3 ГОСТ 33259-2015
Титановые фланцы предназначены для эксплуатации в средах, ускоряющих коррозию металлов, где с задачей не справляются нержавеющие марки стали. Наиболее востребованы такие фланцы на трубопроводах, работающих в химической промышленности и прочих отраслях в условиях повышенных статических нагрузок и избыточного внутреннего давления, а также – под вакуумом.
Основной способ присоединения плоских титановых фланцев к трубам – приварка вдоль окружности трубы с применением внутренних и наружных угловых швов. Плоский соединитель в виде фланца позволяет легко, без проворотов труб, стыковать арматуру или дополнительное оборудование.
Незаменимы такие соединительные элементы на участках трубопроводов, требующих частого ремонта или в труднодоступных местах, где прокладываются новые линии. Для покупки фланцев из титана тип 3 обратитесь к нашим менеджерам по номеру телефона 8 800 777 21 67 или электронной почте info@metatorg.ru
